Аппарат воздушного охлаждения АВМ
Малопоточные аппараты для эффективного охлаждения и конденсации газов, паров и жидкостей
Конструкция и принцип работы
Аппараты воздушного охлаждения малопоточные (АВМ) предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред. Конструктивно аппарат состоит из одной трубной секции, собранной из биметаллических оребренных труб, расположенной горизонтально (АВМ‑Г) или вертикально (АВМ‑В). Секции обдуваются потоком воздуха, который нагнетается осевым вентилятором с приводом от электродвигателя.
Аппараты имеют прочную металлическую основу, способную выдержать землетрясение до 7 баллов и сильные ветровые нагрузки. Производство соответствует требованиям ГОСТ 15150-69, оборудование относится к климатическим категориям УХЛ и Т.
Области применения
- Нефтеперерабатывающая промышленность — охлаждение и конденсация паров углеводородов, снижение температуры нефтепродуктов;
- Нефтехимическая промышленность — охлаждение смесей, получаемых в результате химических реакций;
- Газовая промышленность — охлаждение природного газа на компрессорных станциях;
- Химическая промышленность — охлаждение различных веществ и соединений.
Климатические исполнения
- УХЛ (умеренно-холодный) — работоспособность от -60°C до +40°C;
- Т (тропический) — для жарких и влажных регионов.
Технические характеристики
Тип: АВМ‑Г (горизонтальный), АВМ‑В (вертикальный)
Площадь теплообмена: от 105 до 775 м²
Условное давление: 0,6; 1,6; 2,5; 4,0; 6,3 МПа
Температурный диапазон: до +300°C
Диаметр колеса вентилятора: до 1200 мм
Мощность электродвигателя: до 4 кВт
Коэффициент оребрения труб: 9; 14,6; 20
Длина труб в секции: до 4,0 м.
Материальное исполнение: Б1; Б2; Б2.1; Б3; Б4; Б5
Преимущества
- Экономичность — использование воздуха как бесплатного теплоносителя снижает эксплуатационные расходы по сравнению с водяным охлаждением;
- Надёжность — цельносварная конструкция и биметаллические трубы обеспечивают длительный срок службы и устойчивость к коррозии;
- Адаптивность — работа в диапазоне температур от -60°C до +40°C, сейсмостойкость до 7 баллов;
- Простота обслуживания — модульная конструкция и поставка отдельных узлов упрощают ремонт и замену компонентов.

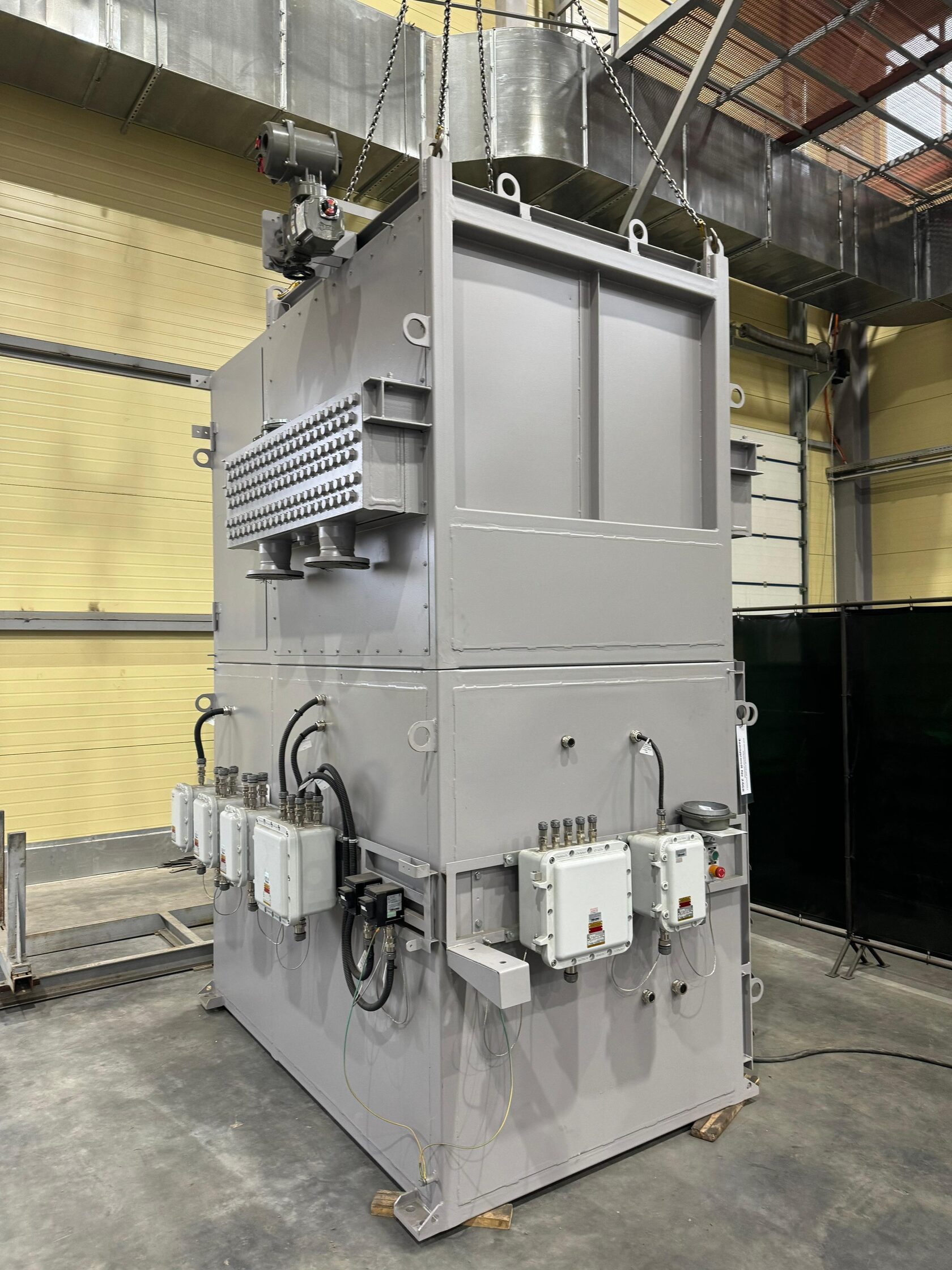

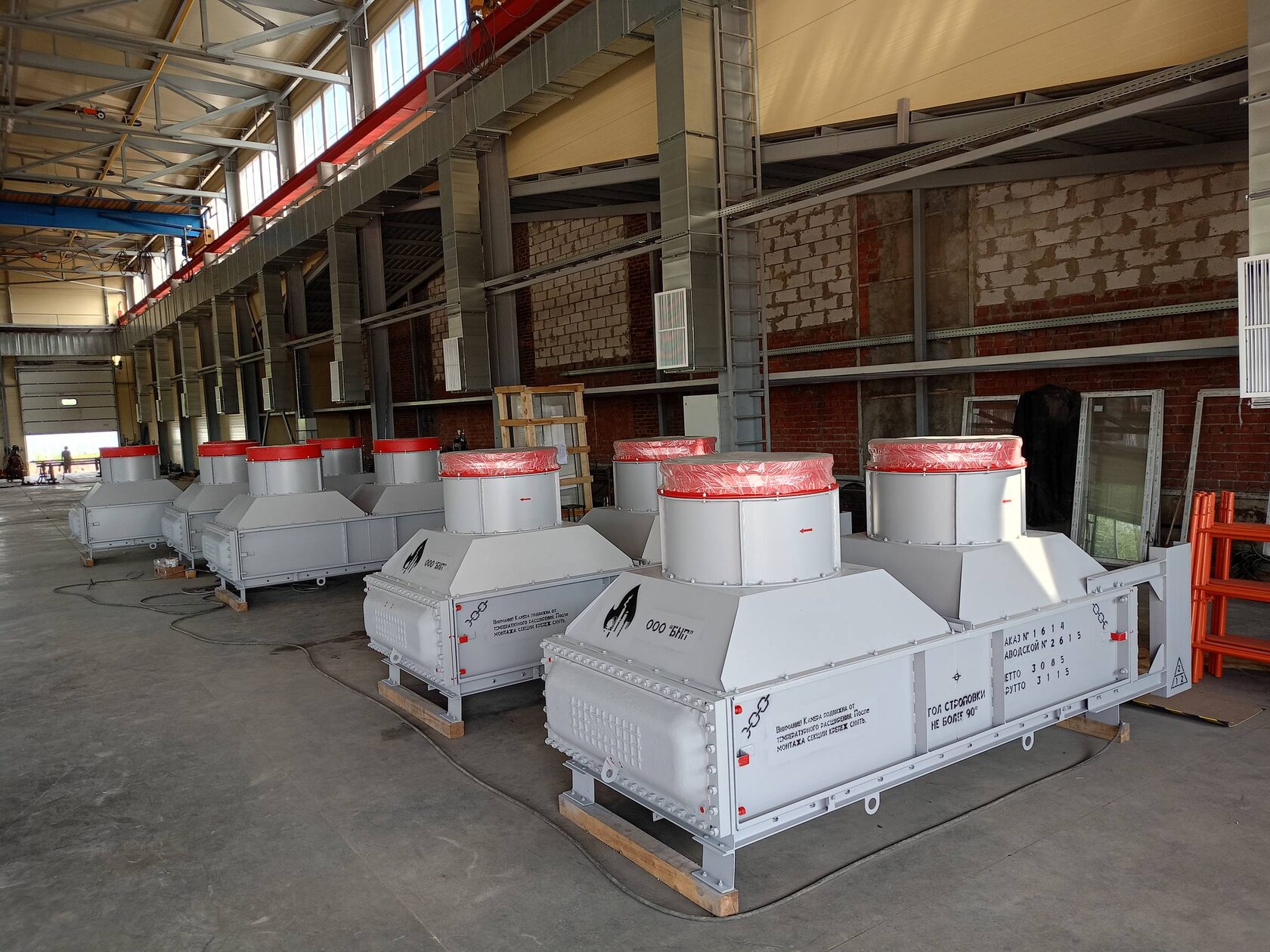

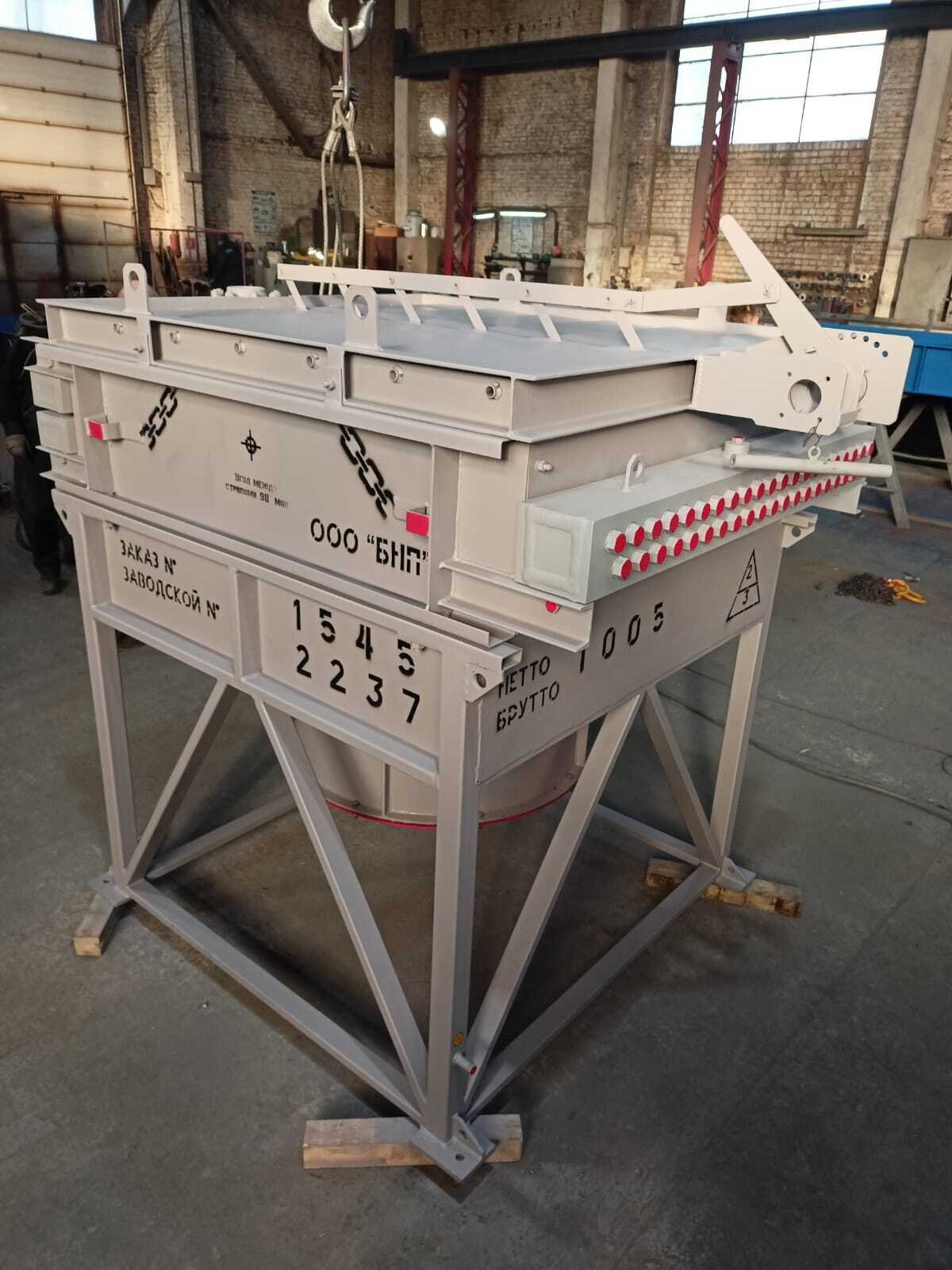

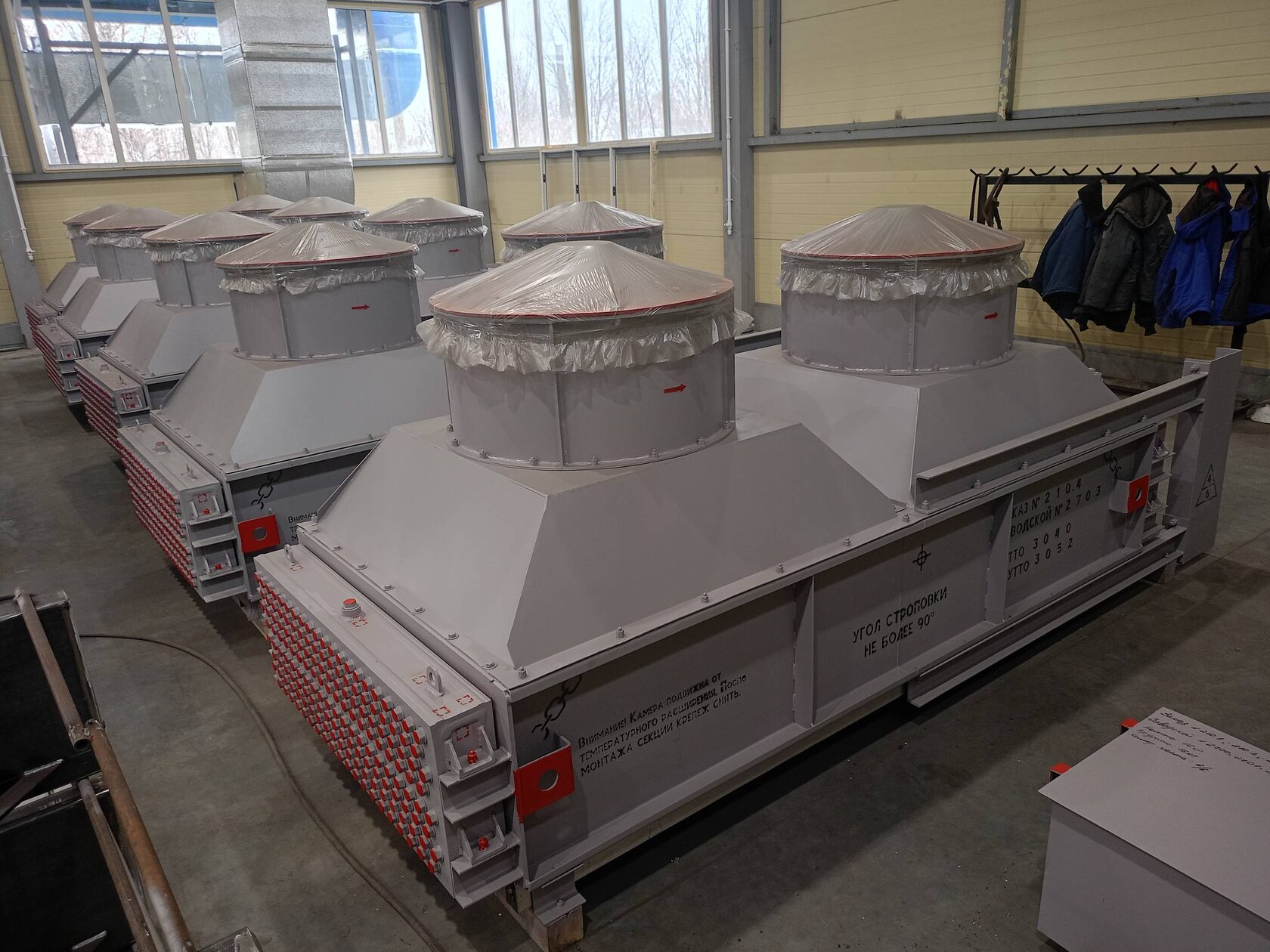

📸 Фотографии оборудования
