Аппарат воздушного охлаждения 2АВГ

Конструкция и принцип работы

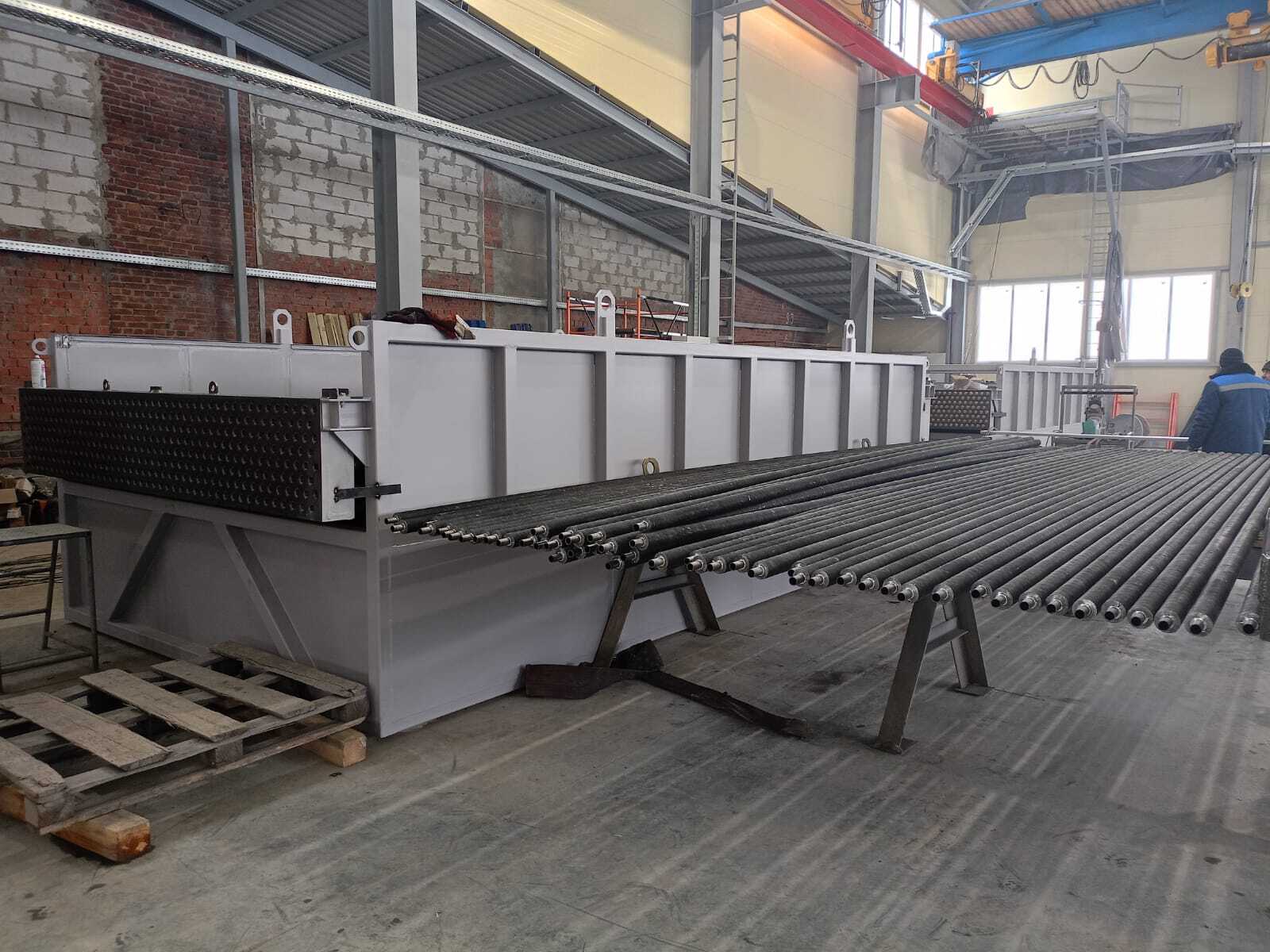

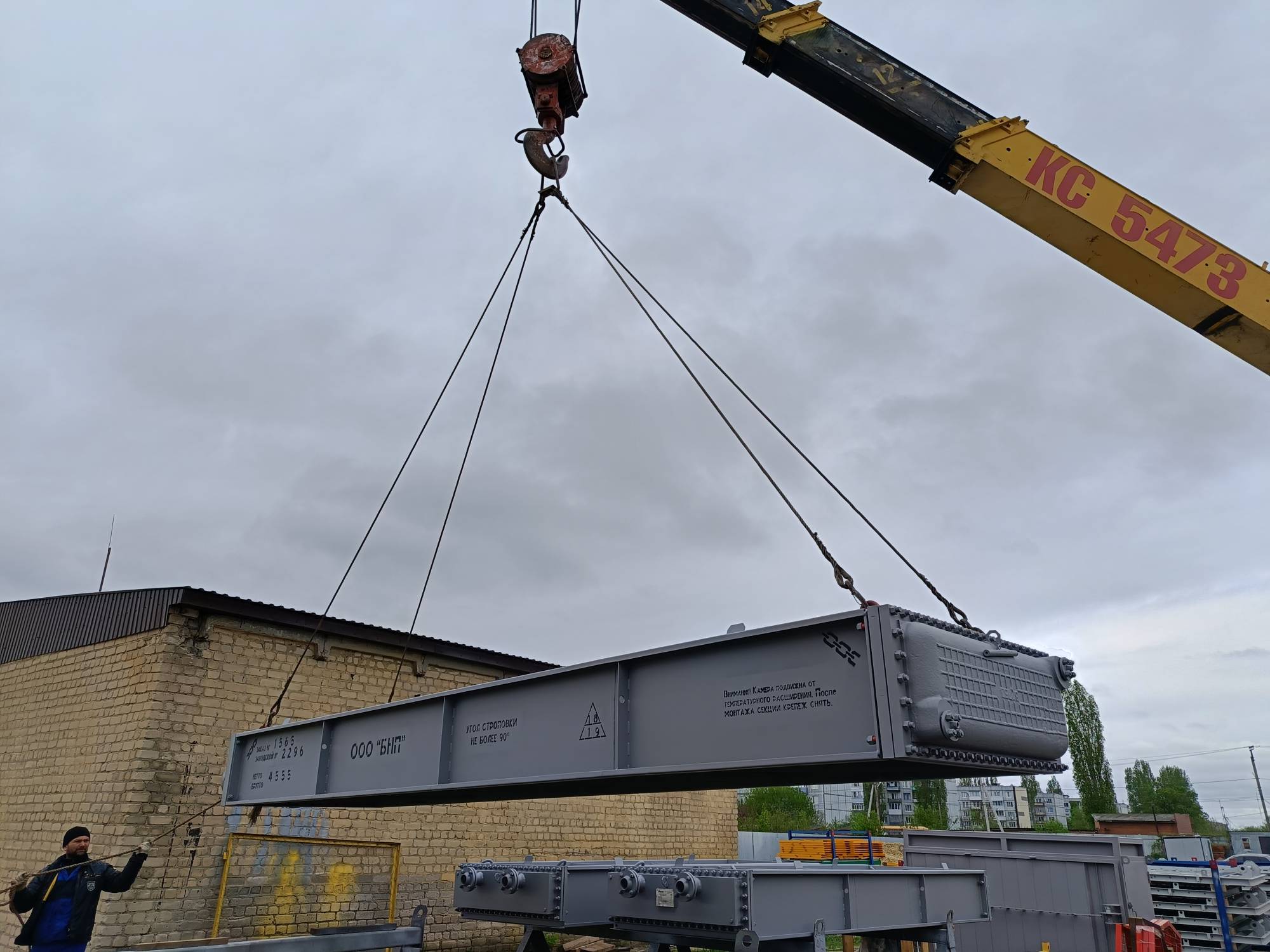

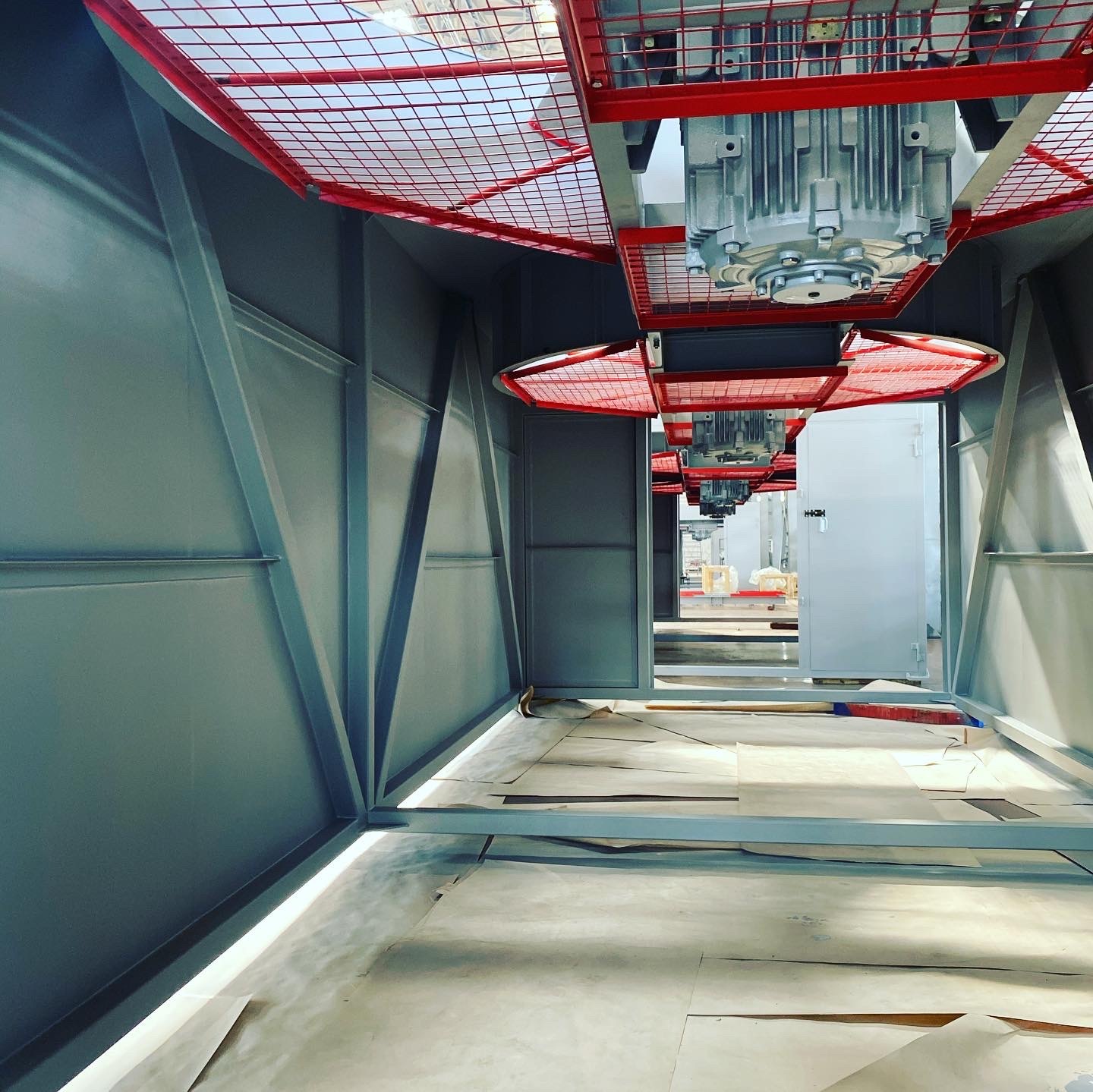

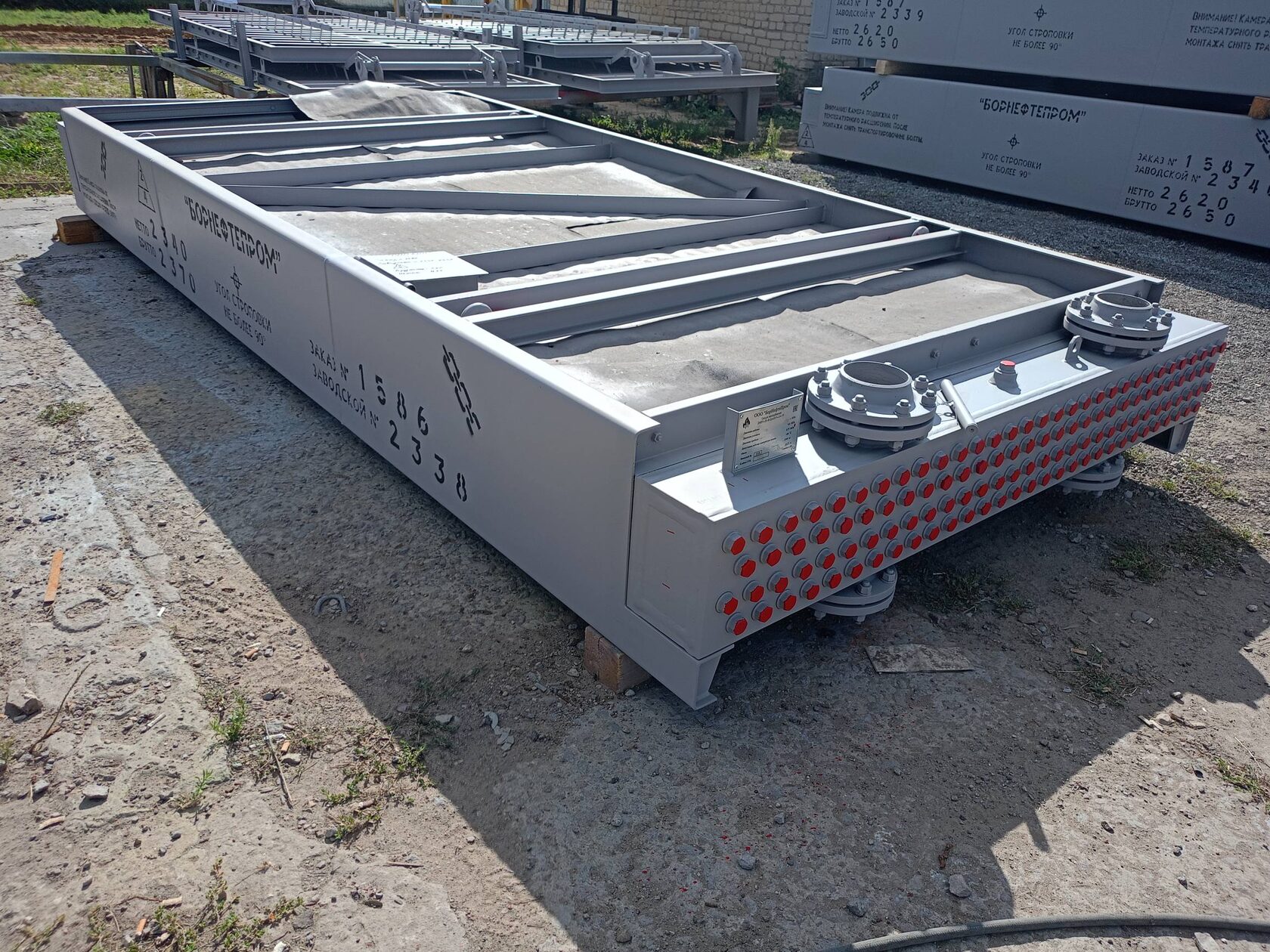

Аппараты воздушного охлаждения серии 2АВГ представляют собой горизонтально расположенные две трубные секции, которые закреплены на металлическом сварном каркасе. Вся металлическая конструкция аппарата состоит из горизонтальной рамы для трубных секций и опор, высота которых зависит от технических условий эксплуатации и габаритных размеров вентилятора. Трубные секции собраны из оребренных биметаллических труб (4, 6 или 8 рядов), по которым циркулирует рабочая среда. Под секциями располагается осевой вентилятор с приводом, который подает воздух между трубных секций, обеспечивая охлаждение продукта.

Аппараты 2АВГ могут поставляться как в сборе, так и отдельными узлами по требованию заказчика. При необходимости аппараты комплектуются системой рециркуляции нагретого воздуха, которая позволяет поддерживать точные технологические параметры при большом интервале температур окружающей среды и предотвращает переохлаждение продукта в зимний период. Возможна установка дополнительного оборудования: увлажнителей воздуха, подогревателей, жалюзи с ручным или пневмоприводом.

Области применения

Горизонтальные аппараты 2АВГ находят широкое применение в нефтегазовой, нефтеперерабатывающей, химической и смежных отраслях промышленности для охлаждения жидких и парообразных сред, а также для конденсации паров в технологических процессах. Специальные модификации (2АВГ-75, 2АВГ-100) используются для охлаждения природного газа на компрессорных станциях магистральных газопроводов.

Климатическое исполнение и надёжность

Аппараты изготавливаются в климатических исполнениях У, ХЛ, УХЛ по ГОСТ 15150-69, что гарантирует работоспособность при температурах до -55°C. Конструкция рассчитана на установку в районах с сейсмичностью до 7-9 баллов и скоростным напором ветра IV и V географического района. Металлоконструкции и трубные пучки имеют антикоррозионное покрытие, устойчивое к агрессивным средам.

Технические характеристики

Преимущества

• Экономичность — использование воздуха как бесплатного хладагента снижает эксплуатационные расходы по сравнению с водяным охлаждением;
• Надёжность — цельносварная конструкция секций и биметаллические трубы обеспечивают длительный срок службы и устойчивость к коррозии;
• Эффективность — высокий коэффициент оребрения (до 20) и оптимальная аэродинамика вентиляторов обеспечивают интенсивный теплообмен;
• Гибкость комплектации — возможность оснащения жалюзи, рециркуляцией нагретого воздуха, увлажнителями, подогревателями и системами автоматического управления;
• Адаптивность — работа в широком диапазоне температур (от -55°C до +40°C) и давлений (до 16 МПа), сейсмостойкость до 9 баллов.
