Аппарат воздушного охлаждения АВГ‑ВВ

Конструкция и принцип работы

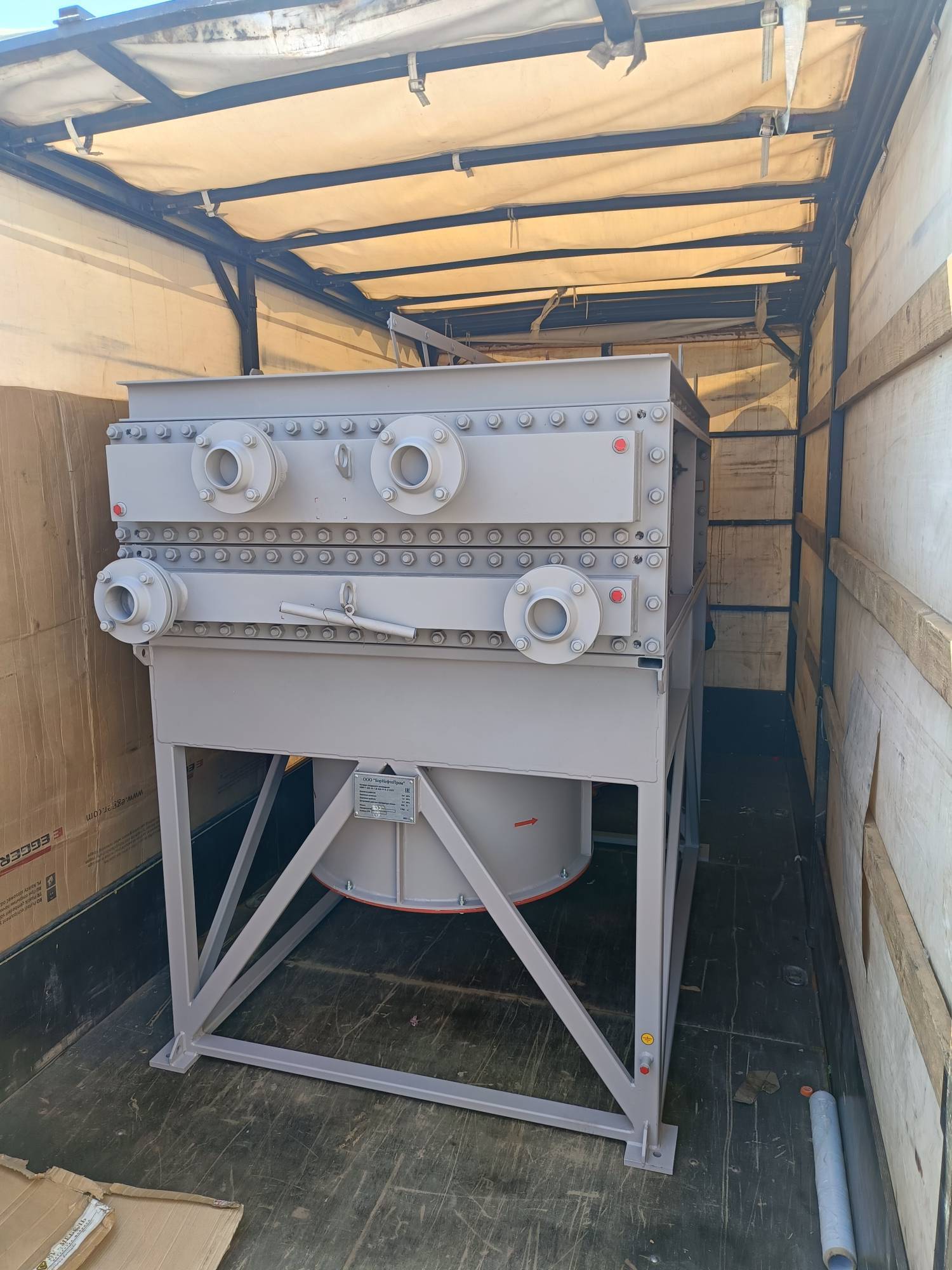

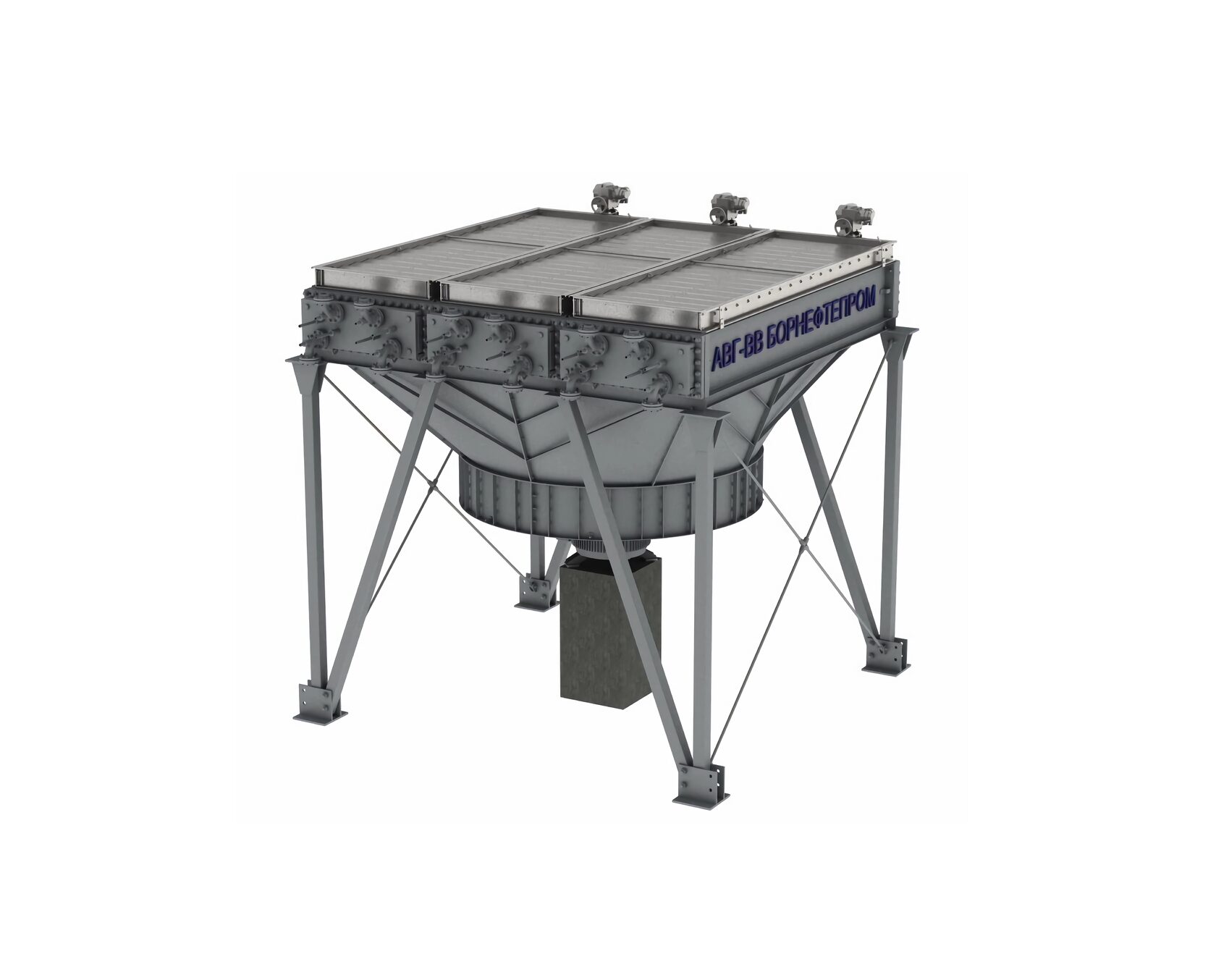

Аппарат воздушного охлаждения высоковязких продуктов АВГ‑ВВ представляет собой теплообменник горизонтального типа, предназначенный для охлаждения жидкостей с повышенной вязкостью. Конструктивно аппарат состоит из трёх трубных секций, размещённых на горизонтальной металлической раме. Рама устанавливается на вертикальные опоры, высота которых определяется габаритами вентиляторных агрегатов.

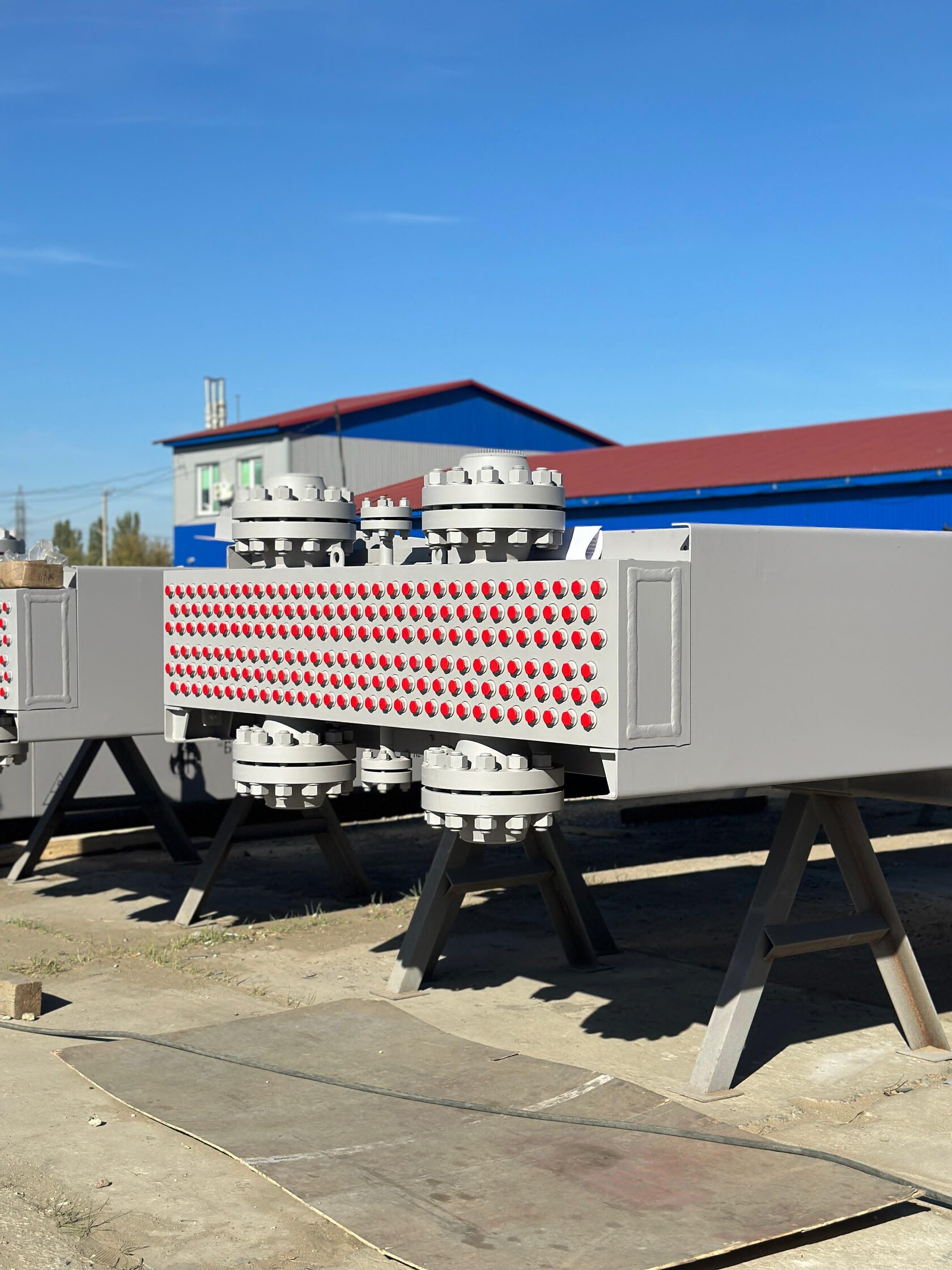

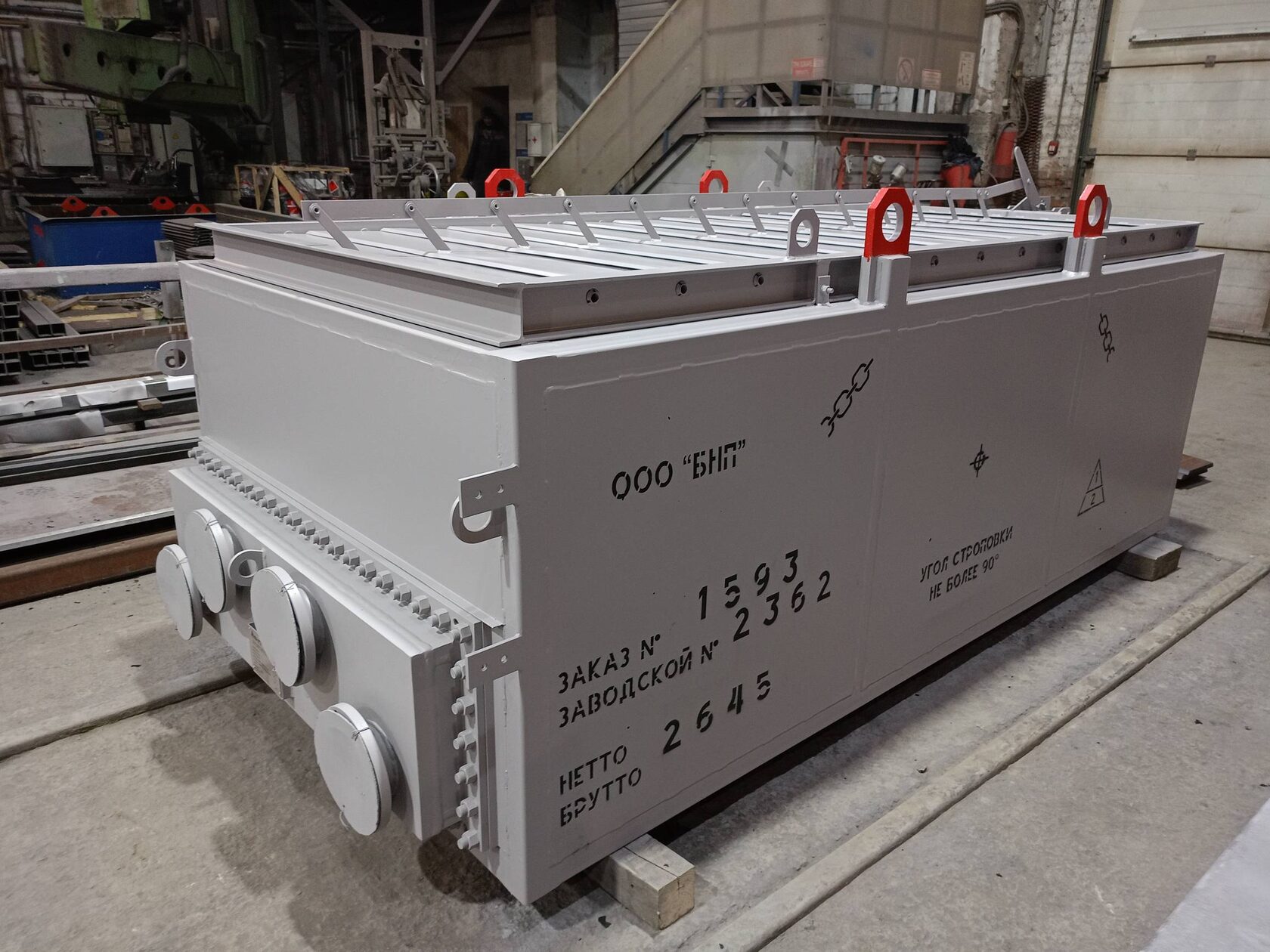

Основной элемент аппарата — трубный пучок, собранный из биметаллических оребрённых труб увеличенного проходного сечения. Такое решение обеспечивает минимальное гидравлическое сопротивление при перекачке вязких сред. Оребрение труб выполнено из алюминия, что позволяет эффективно отводить тепло в атмосферу.

Принудительный обдув секций осуществляется осевым вентилятором с диаметром рабочего колеса 2800 мм, приводимым во вращение взрывозащищённым электродвигателем мощностью 30 кВт. В зимний период аппарат может работать с отключённым вентилятором, охлаждение продукта происходит за счёт естественной конвекции. По требованию заказчика аппараты комплектуются системой автоматического управления (САУ), жалюзи с ручным или пневмоприводом, увлажнителем воздуха, а также системой рециркуляции нагретого воздуха (исполнение АВГ‑ВВ‑Р).

Области применения

• Нефтепереработка — охлаждение мазута, гудрона, битума и других остаточных нефтепродуктов;
• Нефтехимия — поддержание температуры высоковязких реакционных смесей;
• Химическая промышленность — охлаждение концентрированных растворов, гликолей и других вязких сред.

Климатическое исполнение и надёжность

Аппараты изготавливаются в климатических исполнениях У, ХЛ, УХЛ по ГОСТ 15150-69, что гарантирует работоспособность при температурах от -40°C до +40°C. Конструкция рассчитана на установку в районах с сейсмичностью до 9 баллов и скоростным напором ветра по IV и V географическому району. Металлоконструкции и трубные пучки имеют антикоррозионное покрытие, устойчивое к агрессивным средам.

Технические характеристики

Преимущества

• Эффективность на вязких средах — увеличенное сечение трубных каналов обеспечивает малые потери давления при работе с продуктами вязкостью выше 200 сСт;
• Энергосбережение — использование воздуха в качестве хладагента исключает затраты на оборотное водоснабжение;
• Надёжность — цельносварная конструкция секций и биметаллическое оребрение гарантируют устойчивость к коррозии и длительный срок службы;
• Модульность — трёхсекционная компоновка упрощает транспортировку, монтаж и последующее обслуживание.
