Аппараты воздушного охлаждения АВЗ, АВЗ-Д, 2АВЗ-Д | Зигзагообразный тип

Аппараты воздушного охлаждения АВЗ, АВЗ-Д, 2АВЗ-Д

Зигзагообразные аппараты для охлаждения и конденсации газов, паров и жидкостей
по ТУ 3612-127-00220302-2007

Конструкция и принцип работы

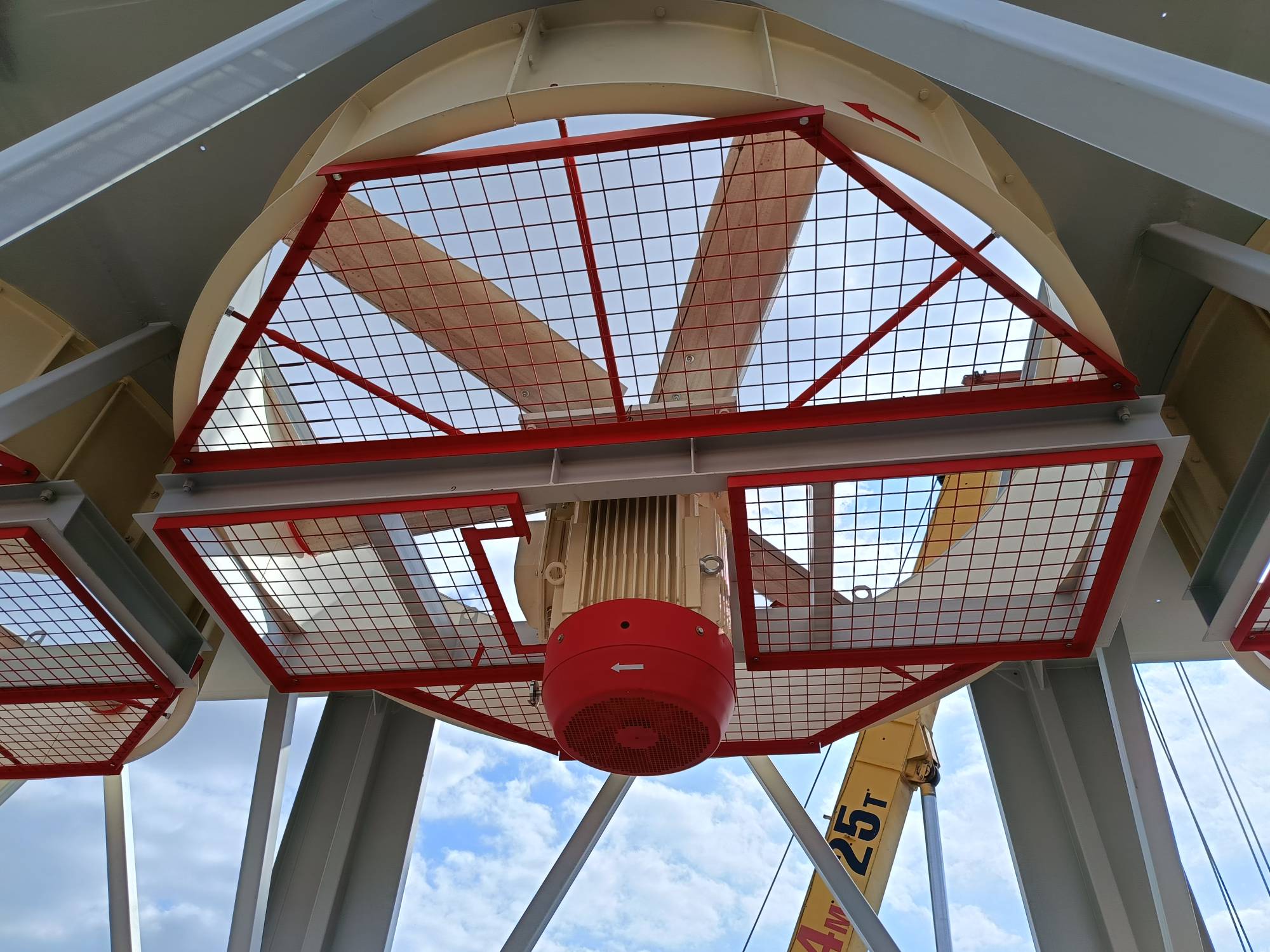

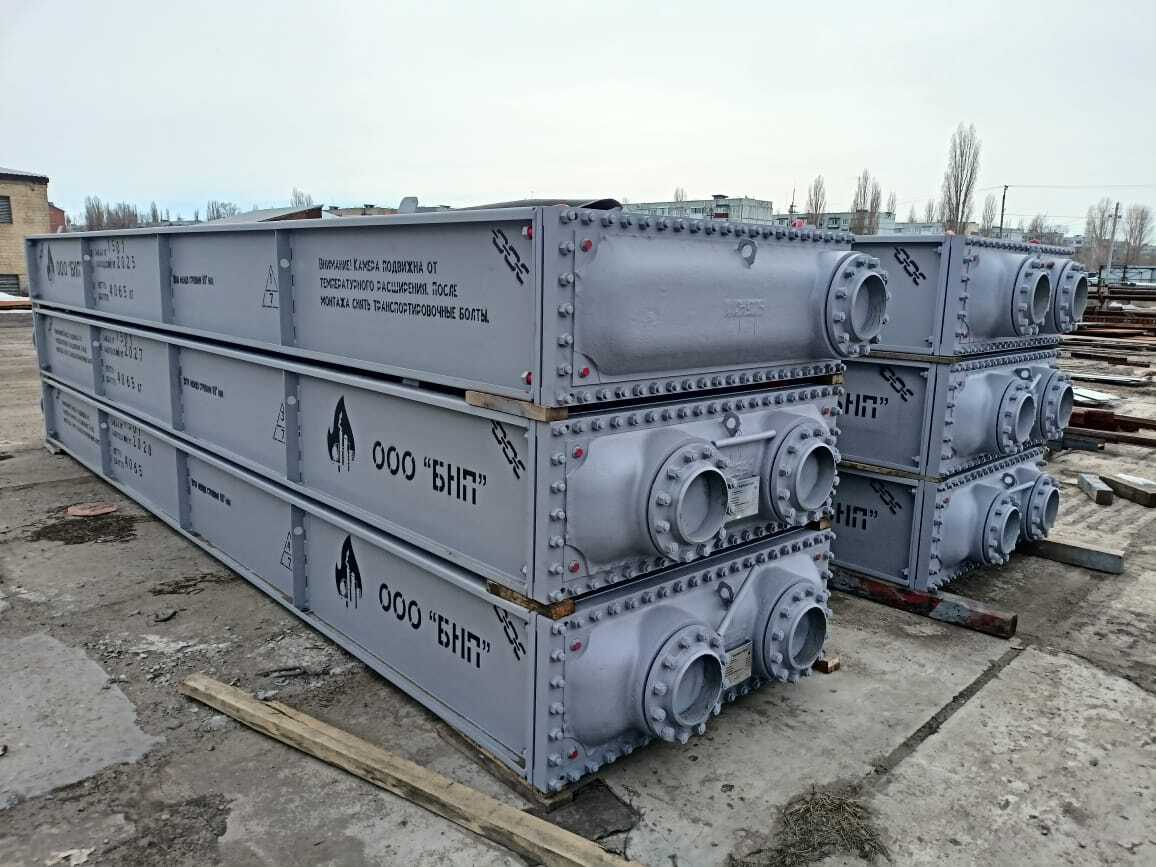

Аппараты воздушного охлаждения зигзагообразного типа АВЗ, АВЗ-Д, 2АВЗ-Д предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред в нефтегазовой, химической и смежных отраслях промышленности. Конструктивно аппарат состоит из шести трубных секций, собранных из биметаллических оребренных труб, уложенных в 4, 6 или 8 рядов. Теплообменные секции располагаются под острым углом друг к другу, образуя зигзаг, что обеспечивает компактность и эффективное использование пространства. Секции монтируются на горизонтальной опорной раме, устанавливаемой на металлические опорные конструкции. Под секциями размещаются осевые вентиляторы (от 1 до 2 штук в зависимости от модификации), которые создают направленный поток воздуха, охлаждающий продукт.

Аппараты изготавливаются в соответствии с ТУ 3612-127-00220302-2007. По требованию заказчика аппараты могут комплектоваться дополнительным оборудованием: жалюзи с ручным, электрическим или пневмоприводом, узлом рециркуляции нагретого воздуха, увлажнителем, подогревателем воздуха, а также частотными преобразователями для регулирования скорости вращения вентиляторов.

Модификации

АВЗ – базовый зигзагообразный аппарат с одним или двумя вентиляторами, диаметр колеса вентилятора 5000 мм, мощность электродвигателей 37–75 кВт.
АВЗ-Д/2АВЗ-Д – аппарат с двумя вентиляторами (диаметр колеса 2800 мм), мощность электродвигателей 22–37 кВт.

Области применения

Аппараты АВЗ, АВЗ-Д, 2АВЗ-Д широко применяются на нефтеперерабатывающих, нефтехимических, газоперерабатывающих заводах, а также в химической промышленности для охлаждения и конденсации углеводородов, парогазовых смесей, в том числе для агрегатов производства аммиака (модификации АВЗ-КА, АВЗ-ПГС, АВЗ-МТ).

Климатическое исполнение и надёжность

Аппараты изготавливаются в климатических исполнениях У1, УХЛ1, ХЛ1 по ГОСТ 15150-69, что обеспечивает работоспособность при температурах от -60°C до +40°C. Конструкция рассчитана на установку в районах с сейсмичностью до 7-9 баллов (СП 14.13330) и скоростным напором ветра по IV и V географическому району (СП 20.13330). Металлоконструкции и трубные пучки имеют антикоррозионное покрытие.

Технические характеристики

Условное давление, МПа: 0,6; 1,6; 2,5; 4,0; 6,3

Температура рабочей среды, °C: от -40 до +300 (до +400°C по согласованию)

Количество теплообменных секций: 6 шт.

Количество рядов труб в секции: 4; 6; 8

Коэффициент оребрения труб: 9; 14,6; 20

Длина труб, м: АВЗ – 6; АВЗ-Д / 2АВЗ-Д – 8

Площадь теплообмена (АВЗ), м²: от 2650 до 9250

Площадь теплообмена (АВЗ-Д), м²: от 3400 до 11400

Диаметр колеса вентилятора: АВЗ – 5000 мм; АВЗ-Д / 2АВЗ-Д – 2800 мм

Количество вентиляторов: АВЗ – 1 или 2; АВЗ-Д / 2АВЗ-Д – 2

Мощность электродвигателей, кВт: АВЗ – 37, 55, 75; АВЗ-Д / 2АВЗ-Д – 22, 30, 37

Материальное исполнение: Б1, Б2, Б2.1, Б3, Б3.1, Б4, Б4.1, Б5, Б5.1

Преимущества

Компактность – зигзагообразное расположение секций обеспечивает большую площадь теплообмена на ограниченной площади.
Высокая теплопередача – биметаллические оребренные трубы с коэффициентом оребрения до 20 гарантируют эффективный отвод тепла и коррозионную стойкость.
Надёжность – цельносварная конструкция секций и прочная металлическая рама выдерживают нагрузки до 9 баллов сейсмичности и высокий скоростной напор ветра.
Гибкость комплектации – возможность оснащения жалюзи, рециркуляцией нагретого воздуха, увлажнителями, подогревателями и системами автоматического управления.
Энергоэффективность – использование осевых вентиляторов с мощностью электродвигателей от 22 до 75 кВт.

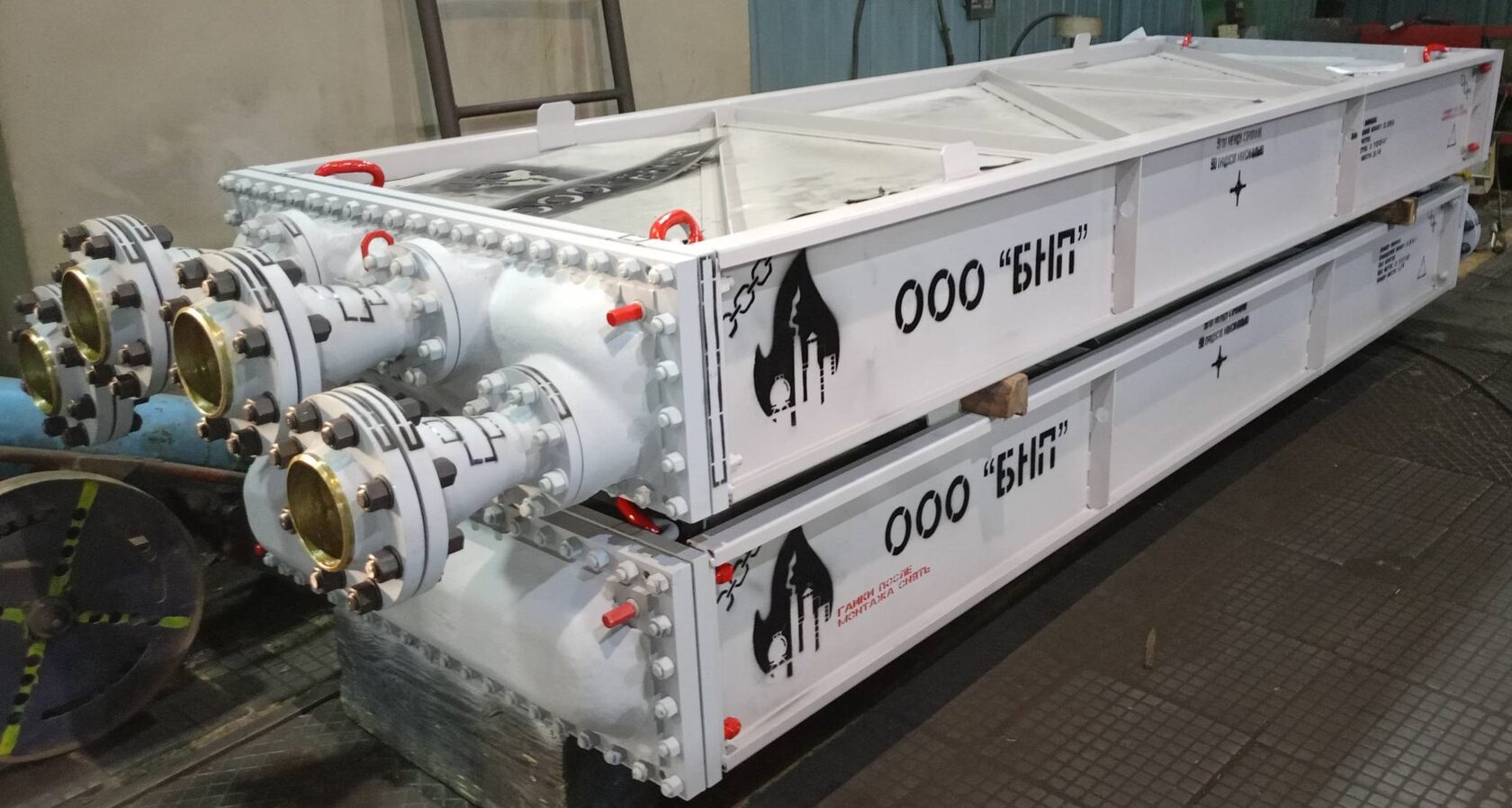

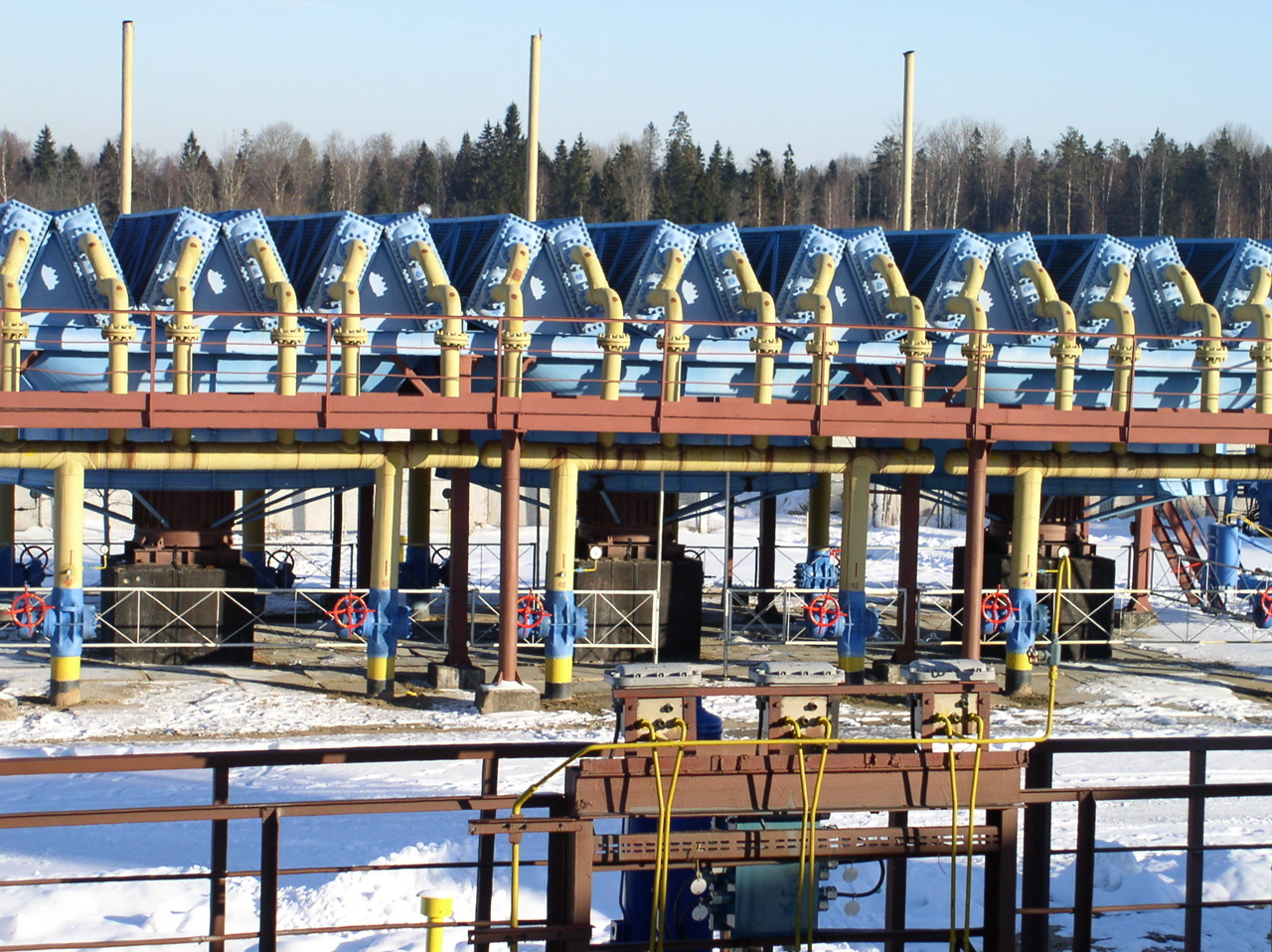

Фотографии оборудования
