Оребренные трубы для теплообменников

Назначение и принцип работы

Оребренные трубы представляют собой специализированные трубопроводы, на внешней поверхности которых предусмотрены рёбра, увеличивающие площадь теплообмена. Такие трубы активно применяются в системах охлаждения и нагрева, где требуется эффективно передавать тепло между средами. Благодаря своей конструкции, они обеспечивают высокую теплоотдачу при компактных габаритах и минимальных затратах энергии. Принцип действия основан на увеличении площади контакта с внешней средой (обычно воздухом), что позволяет значительно интенсифицировать процесс теплопередачи без увеличения длины трубного пучка.

Типы оребрения и способы изготовления

Оребренные трубы классифицируются по нескольким признакам: форме рёбер, технологии их нанесения и используемым материалам.

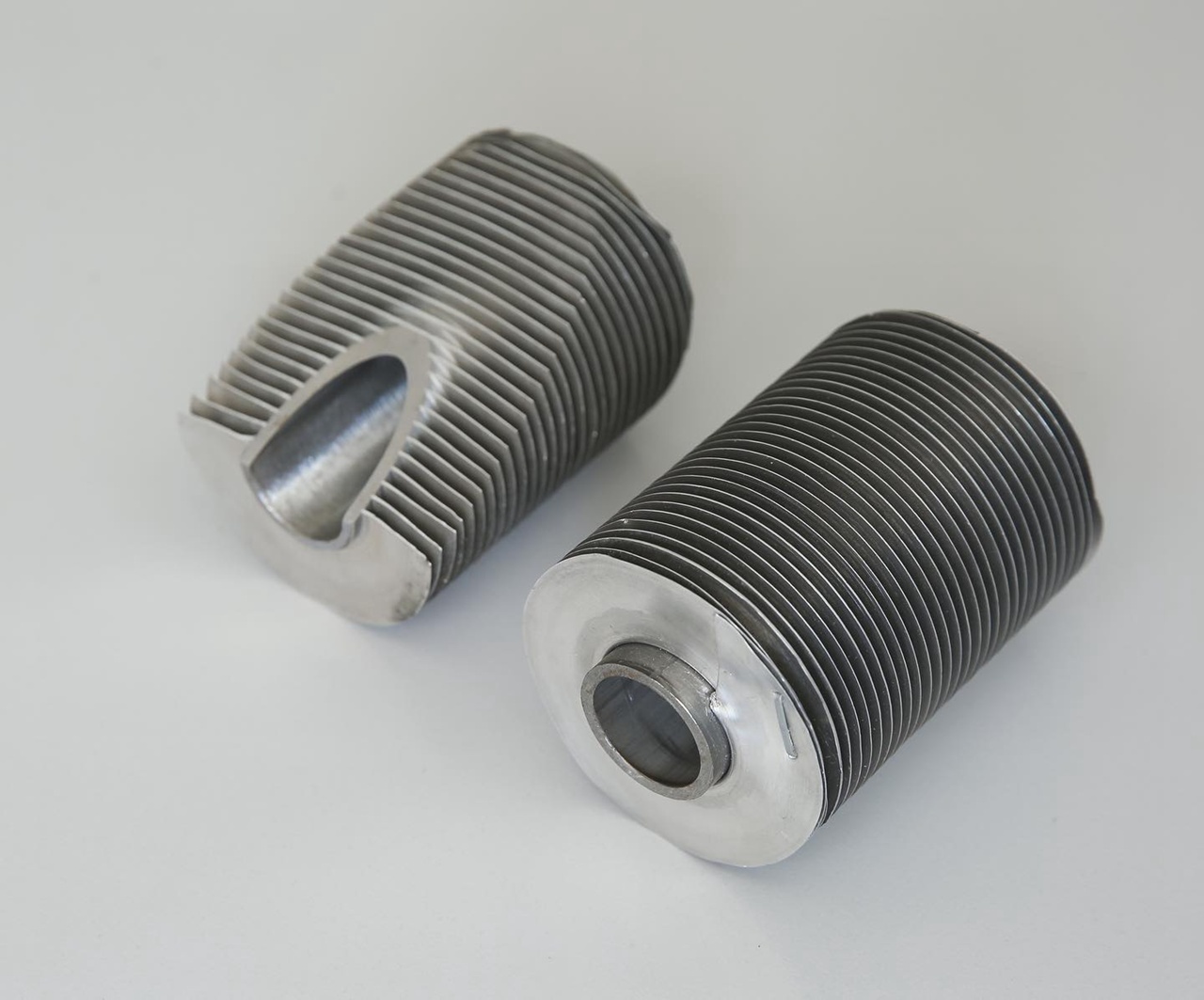

• По форме оребрения: спирально-оребренные (лента намотана по винтовой линии), поперечно-оребренные (ребра расположены перпендикулярно оси трубы), продольно-оребренные (пластины идут вдоль трубы).
• По способу соединения оребрения с трубой: сварные (рёбра привариваются к основе), накатные или навивные (монтируются механически), припаянные (крепятся с помощью пайки, обеспечивая надёжный контакт).
• По типу конструкции: монометаллические (труба и оребрение из одного материала) и биметаллические (несущая труба из одного металла, оребрение — из другого).

Наиболее распространены два способа изготовления оребрения: накатное и навивочное (спиральное) с приваркой. Данные методики пришли на смену продольному оребрению, так как позволяют существенно повысить коэффициент теплопередачи.

Нормативные требования по ГОСТ 35317.1-2025

ГОСТ 35317.1-2025 «Аппараты воздушного охлаждения. Часть 1. Общие технические требования» устанавливает единые нормы к типам оребрения и технологическим процессам изготовления оребренных труб. В соответствии со стандартом, допускаются следующие основные типы оребрения:

• Накатное оребрение (рёбра формируются накаткой из материала несущей трубы);
• Навивное оребрение (лента навивается на трубу с последующей фиксацией);
• Сварное оребрение (рёбра привариваются к основе контактной сваркой).

ГОСТ 35317.1-2025 регламентирует следующие требования к изготовлению оребренных труб:

• Шаг оребрения должен быть равномерным по всей длине трубы с допустимыми отклонениями не более ±5% от номинала;
• Высота оребрения должна соответствовать проектному значению с допуском ±0,2 мм;
• Оребрение должно выдерживать испытательный крутящий момент и осевую нагрузку без отслоения или разрушения;
• Материал оребрения должен быть однородным, без трещин, раковин и других дефектов, влияющих на теплопередачу;
• Коэффициент оребрения (отношение площади оребренной поверхности к площади гладкой трубы) должен быть указан в технической документации и может варьироваться в диапазоне от 5 до 25 в зависимости от назначения.

Стандарт также предъявляет требования к прочности сцепления оребрения с несущей трубой: для навивных труб усилие сдвига должно быть не менее 2 МПа, для накатных — не менее 3 МПа. Контроль качества оребрения проводится неразрушающими методами (визуальный, измерительный) и выборочными механическими испытаниями.

Материалы исполнения

В зависимости от условий эксплуатации (температура, давление, агрессивность среды) применяются различные комбинации материалов:

• Несущая труба: углеродистая сталь, нержавеющая сталь, медь, медно-никелевый сплав, латунь, титан.
• Оребрение: алюминий, медь, сталь, оцинкованная сталь.

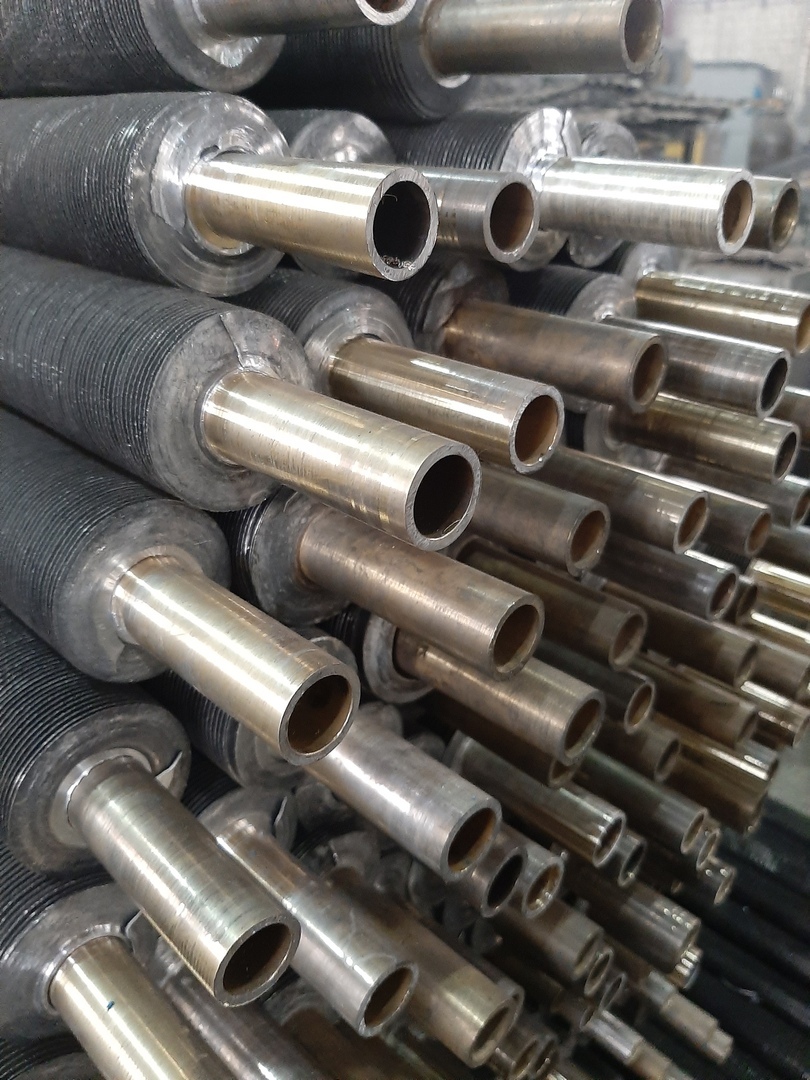

Наиболее востребованы биметаллические трубы со спирально-накатными алюминиевыми ребрами (коэффициент оребрения до 14,6) и со спирально-навитыми KLM-ребрами (коэффициент до 22,2). Биметаллическая конструкция сочетает прочность стальной основы и высокую теплопроводность алюминиевого оребрения, что обеспечивает отличные эксплуатационные характеристики и устойчивость к коррозии.

Технические характеристики

Преимущества использования

• Повышение эффективности теплообмена: общий уровень теплообмена в оребренных трубах, в сравнении с гладкостенными, выше в 12 раз.
• Экономия материалов и энергии: коэффициент теплопередачи увеличивается до 50%, расход труб сокращается до 50%, общий вес теплообменников снижается на 30–40%.
• Увеличение ресурса оборудования: ресурс работы поверхности нагрева увеличивается в 2–3 раза.
• Компактность и надежность: применение оребрения позволяет уменьшить влияние механических нагрузок, повысить прочность и стабильность конструкции.
• Снижение эксплуатационных расходов: использование воздуха как бесплатного хладагента позволяет отказаться от дорогостоящих систем оборотного водоснабжения.

Области применения

Оребренные трубы являются основным элементом холодильных и теплообменных аппаратов, котельного оборудования и находят широкое применение в энергетике, химической, нефтеперерабатывающей, машиностроительной и других отраслях промышленности:

• Воздушные конденсаторы, холодильники и газоохладители в нефтегазовой отрасли.
• Маслоохладители, промежуточные холодильники турбокомпрессоров в машиностроении.
• Теплоутилизаторы, экономайзеры, калориферы в энергетике.
• Конденсаторы и испарители в холодильной технике и системах кондиционирования.
• Охладители наддувочного воздуха дизелей и генераторов.

Производство и нормативная база

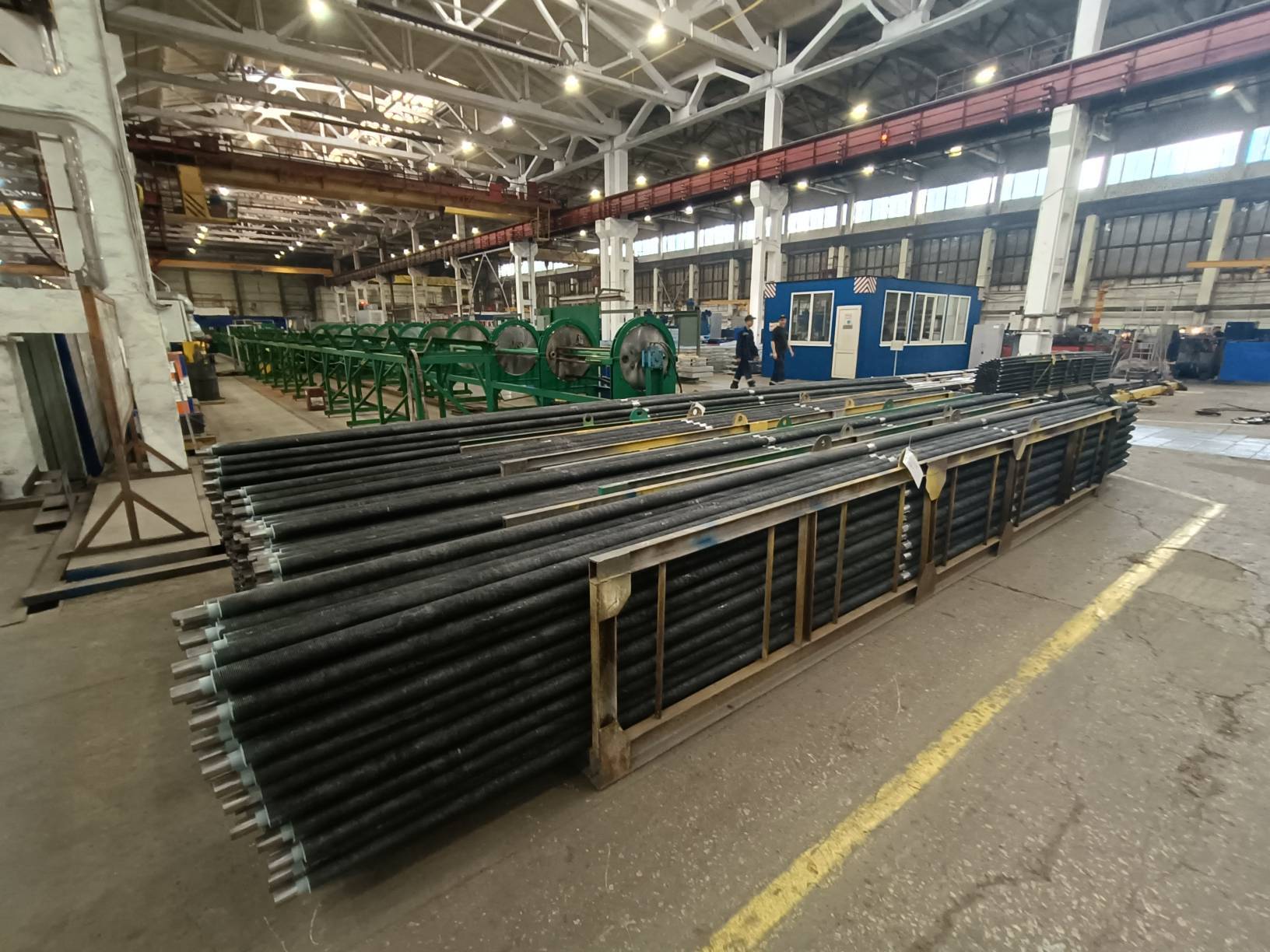

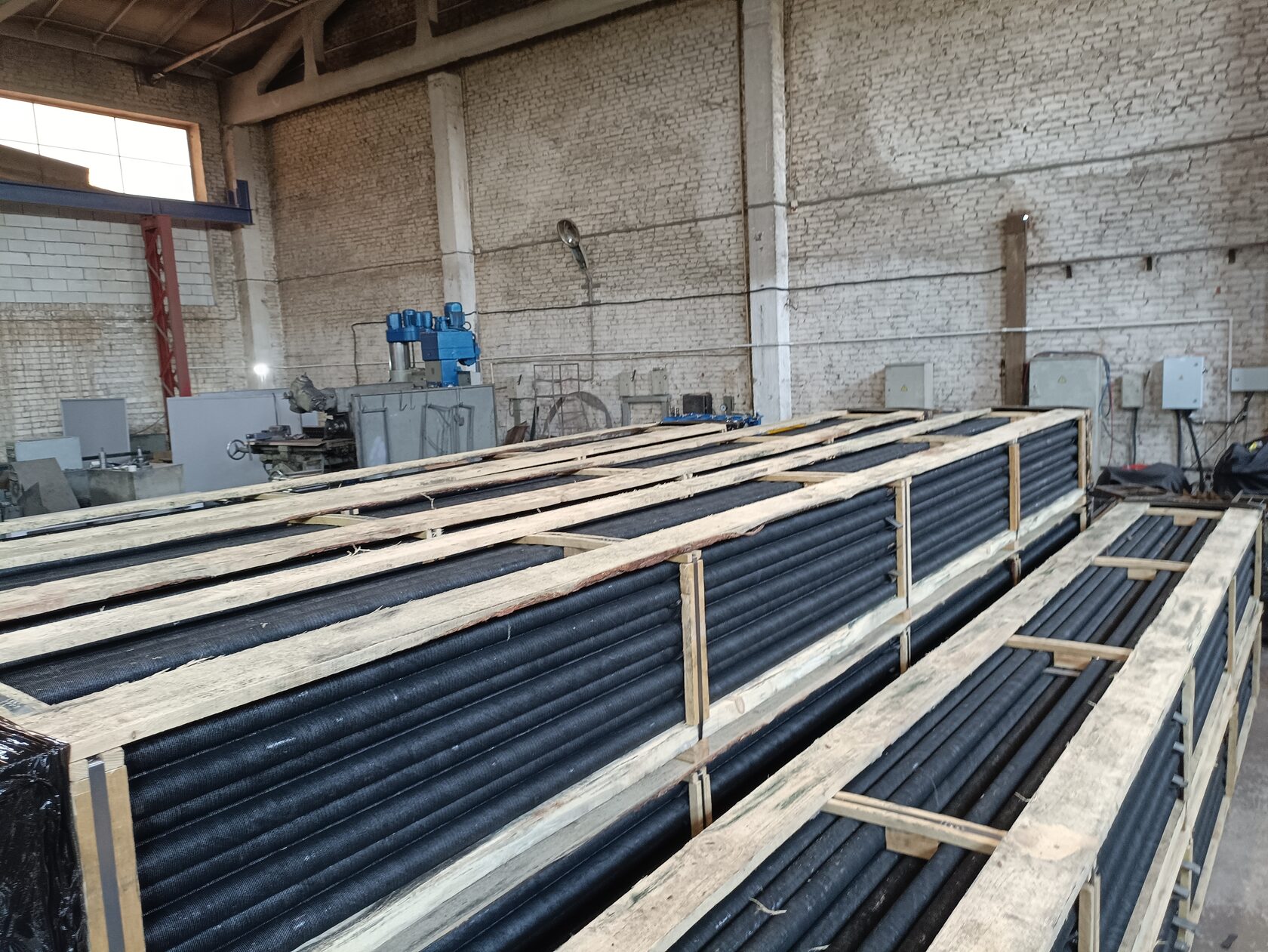

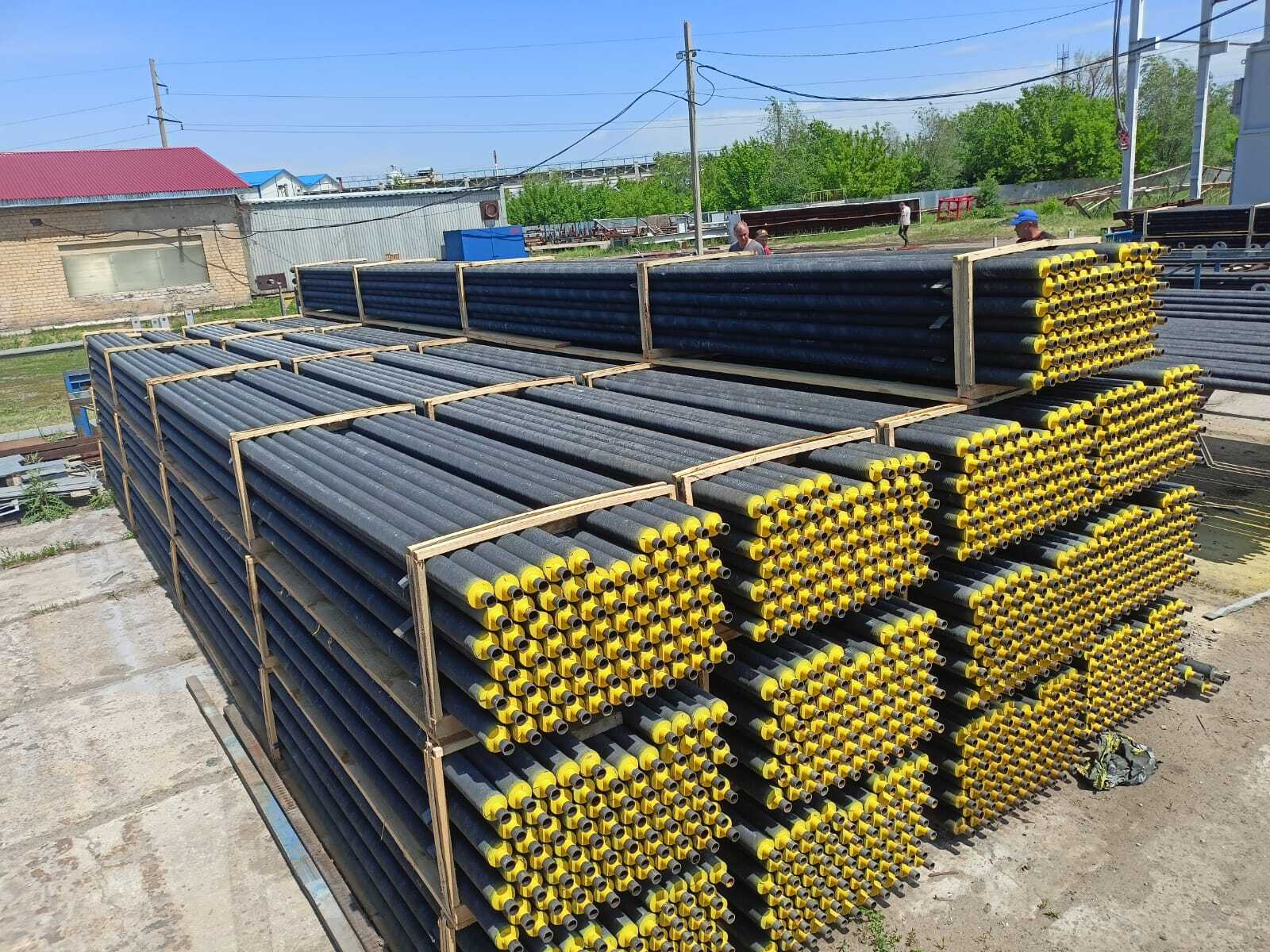

Трубы оребренные производятся в соответствии с ТУ 1312-044-71871052-2009, а также соответствуют требованиям ГОСТ 35317.1-2025. Изделия изготавливаются в климатических исполнениях УХЛ, что гарантирует работоспособность при температурах до -60°C. По требованию заказчика возможно изготовление труб по индивидуальным чертежам с любыми параметрами оребрения.
