Аппараты воздушного охлаждения АВГ

Горизонтальные аппараты для охлаждения и конденсации газов, паров и жидкостей
по ТУ 3612-127-00220302-2007

Конструкция и принцип работы

Аппараты воздушного охлаждения горизонтального типа АВГ предназначены для охлаждения и конденсации газообразных, парообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической, газовой и смежных отраслях промышленности. Аппарат состоит из трёх горизонтально расположенных трубных секций, собранных из оребрённых биметаллических труб. Секции монтируются на металлической конструкции. Привод с колесом вентилятора размещается на отдельной раме. Колесо вентилятора, вращаясь в полости коллектора, прогоняет воздух через межтрубное пространство секций, охлаждая продукт. По требованию заказчика аппарат дополнительно может быть укомплектован увлажнителем, подогревателем, жалюзи с ручной регулировкой или пневмоприводом поворота заслонок. Возможно исполнение аппаратов с системой рециркуляции нагретого воздуха, которая позволяет поддерживать точные технологические параметры при большом интервале температур окружающей среды и предотвращает переохлаждение продукта в зимнее время. Аппараты могут быть укомплектованы колесами вентиляторов из композитных материалов, а электродвигатели — преобразователями частоты вращения. Использование преобразователей приводит к снижению электропотребления и упрощению обслуживания.

Области применения

Горизонтальные аппараты АВГ находят широкое применение в нефтегазовой, нефтеперерабатывающей, химической и смежных отраслях промышленности для охлаждения жидких и парообразных сред, а также для конденсации паров в технологических процессах.

Климатическое исполнение и надёжность

Аппараты изготавливаются в климатических исполнениях У1, УХЛ1, ХЛ1 по ГОСТ 15150-69, что гарантирует работоспособность при температурах до -60°C. Конструкция рассчитана на установку в районах с сейсмичностью до 7-9 баллов (СП 14.13330) и скоростным напором ветра по IV и V географическому району (СП 20.13330). Металлоконструкции и трубные пучки имеют антикоррозионное покрытие, устойчивое к агрессивным средам.

Технические характеристики

Тип: АВГ (горизонтальный, трёхсекционный)

Площадь поверхности теплообмена, м²: от 875 до 6400

Условное давление, МПа (кгс/см²): 0,6 (6); 1,6 (16); 2,5 (25); 4,0 (40); 6,3 (63)

Температура рабочей среды, °C: от -40 до +400 (до +300°C для стандартных исполнений)

Количество теплообменных секций, шт: 3

Количество рядов труб в секции, шт: 4; 6; 8

Коэффициент оребрения труб: 9; 14,6; 20; 22

Длина труб, м: 4,0; 6,0; 8,0; 10,0; 12,0

Диаметр колеса вентилятора, мм: 2800

Количество вентиляторов, шт: 1; 2

Мощность электродвигателей, кВт: 22; 30; 37

Материальное исполнение: Б1, Б2, Б2.1, Б3, Б3.1, Б4, Б4.1, Б5, Б5.1 (углеродистая сталь, нержавеющая сталь, биметалл)

Климатическое исполнение: У1, УХЛ1, ХЛ1

Сейсмичность: до 9 баллов

Класс герметичности: 4 по ОСТ 26.260.14 (если иное не указано в договоре)

Преимущества

Экономичность — использование воздуха как бесплатного хладагента снижает эксплуатационные расходы по сравнению с водяным охлаждением.
Надёжность — цельносварная конструкция секций и биметаллические оребренные трубы (сталь + алюминий) обеспечивают длительный срок службы и устойчивость к коррозии.
Высокая теплопередача — биметаллические оребренные трубы с коэффициентом оребрения до 22 гарантируют эффективный отвод тепла.
Гибкость комплектации — возможность оснащения жалюзи (ручной, пневмо- или электропривод), рециркуляцией нагретого воздуха, увлажнителями, подогревателями и системами автоматического управления.
Адаптивность — работа в широком диапазоне температур (от -60°C до +400°C) и давлений (до 6,3 МПа), сейсмостойкость до 9 баллов.

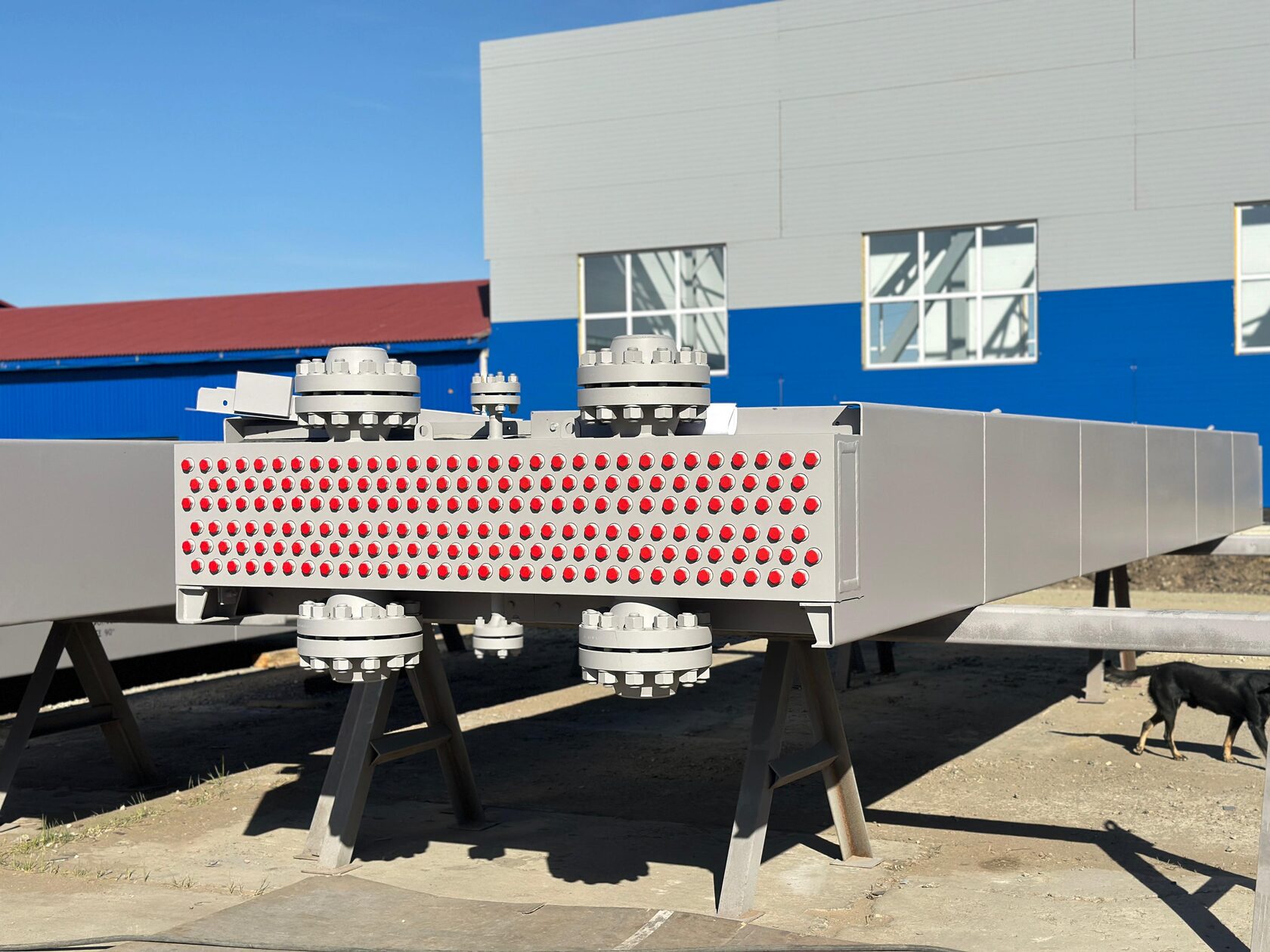

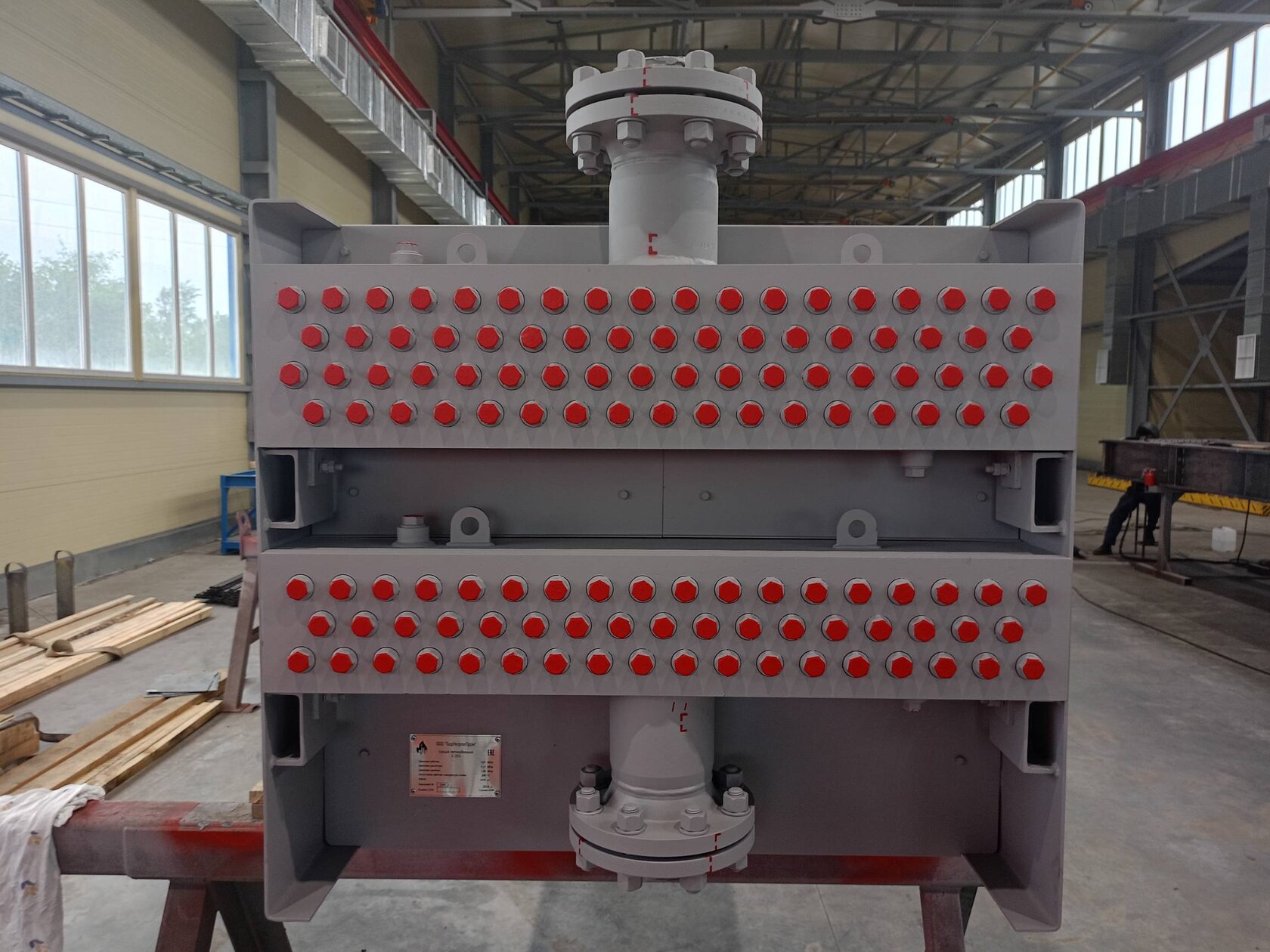

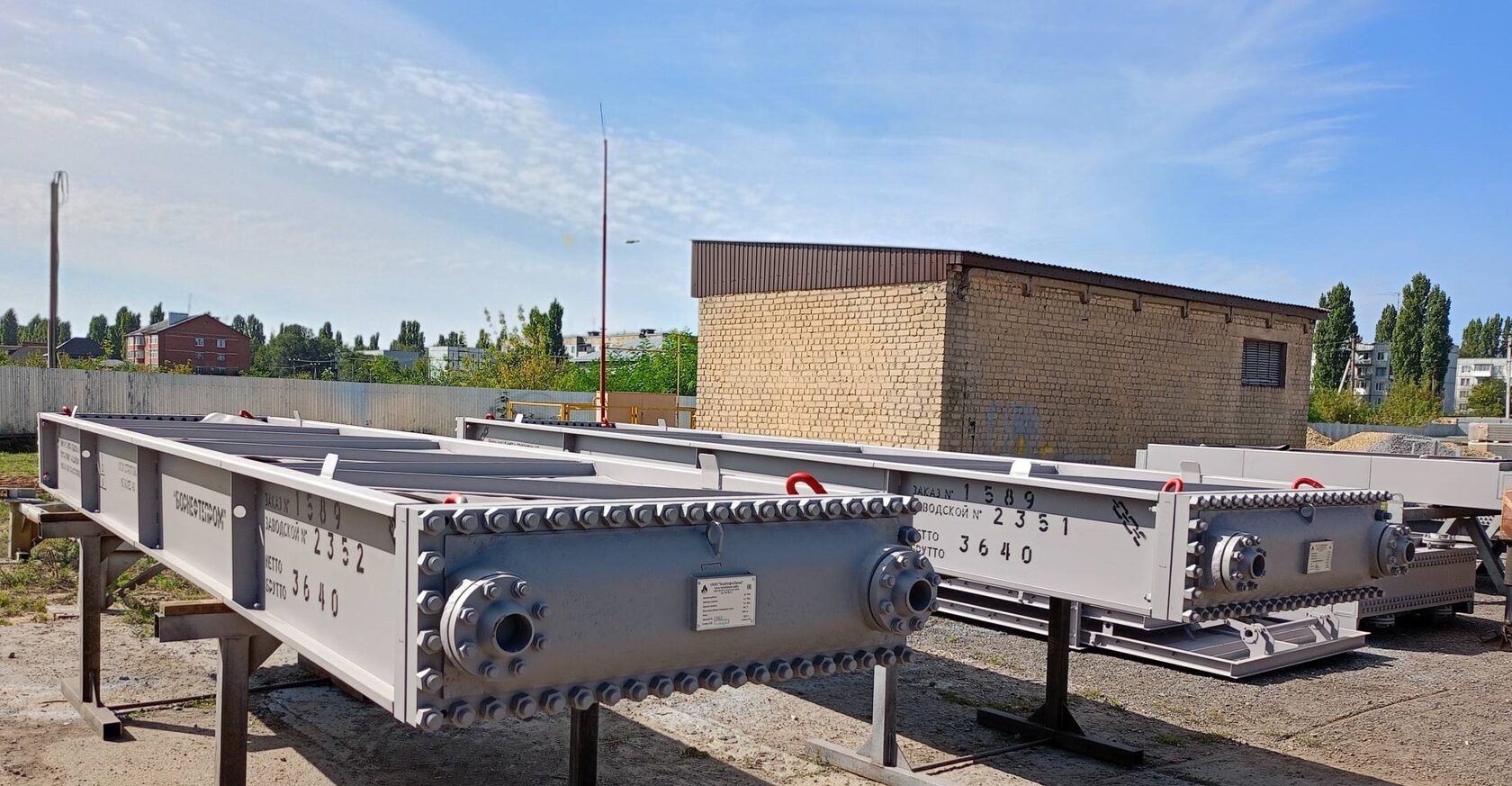

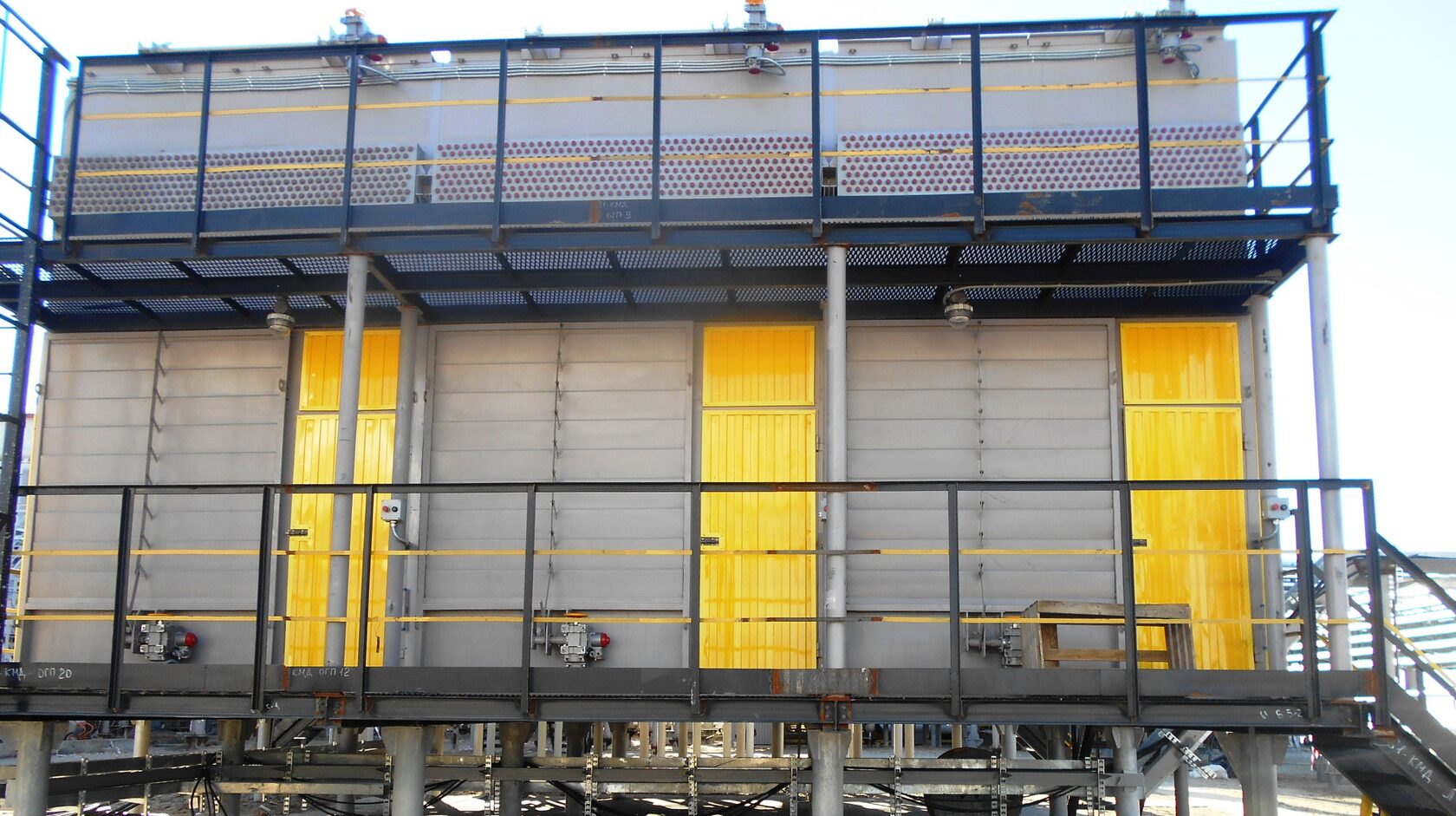

Фотографии оборудования
